تحمل فشار لوله‌های استیل چقدر است؟

تحمل فشار لوله های استیل

لوله‌های استیل را اصولاً می‌توان به دو دسته تقسیم بندی کرد. این تقسیم بندی شامل لوله‌هایی است که به منظور انتقال سیال به کار می‌روند و لوله‌هایی که سیال در آن‌ها جریان ندارد و نقش یک المان سازه‌ای را بازی می‌کنند. در این مقاله بحث ما در خصوص لوله‌هایی است که برای انتقال سیالات به کار گرفته می‌شوند. تحمل فشار در لوله‌های استیل که برای انتقال سیالات استفاده می‌شوند، طبق استانداردهای بین‌المللی تعریف شده است و در صنعت برای انتخاب این لوله‌ها نیاز است تا با مراجعه به استانداردها و جدول فشار کاری لوله استیل، سایز و جنس لوله مورد نظر خود را انتخاب کنید. در ادامه این مطلب از بلاگ استیل رخ به بررسی تفاوت پایپ و تیوب می‌پردازیم و در آخر جدول فشار لوله‌های فولادی ضد زنگ یا استنلس استیل را به شما ارائه می‌دهیم. با توجه به اهمیت این موضوع برای صنعتگران، پیشنهاد می‌کنیم تا انتها همراه ما باشید.

  جداول تحمل فشار لوله

لوله استیل و تفاوت پایپ و تیوب

پیش از پرداختن به بحث تحمل فشار لوله‌های استیل، بهتر است ابتدا اطلاعاتی درباره آنچه که ما تحت عنوان لوله استیل می‌شناسیم کسب کنیم. در انگلیسی از دو واژه Pipe و Tube برای معرفی لوله‌ها استفاده می‌شود. پایپ‌ها لوله‌هایی هستند که از آن‌ها برای انتقال سیالات استفاده می‌شود. اما تیوب‌ها خود به دو دسته تقسیم می‌شوند. برخی از لوله‌هایی که در دسته تیوب‌ها هستند، تنها برای استفاده‌های سازه‌ای مورد استفاده قرار می‌گیرند و جریان سیال درون آن‌ها مطرح نیست. برای مثال از این لوله‌ها برای ساخت نرده‌های در و پنجره و انواع سازه‌های ساختمانی و صنعتی استفاده می‌شود. این گروه از تیوب‌ها علاوه بر مقاطع دایره‌ای، با مقاطع مربع، مستطیل و بیضی نیز تولید می‌شوند. اما برخی دیگر از تیوب‌ها برای انتقال سیالات در سیستم‌های فشار قوی مورد استفاده قرار می‌گیرند. این لوله‌ها اغلب برای سیستم‌های هیدرولیکی، پنوماتیکی، ابزار دقیق و ماشین آلات صنعتی مورد استفاده قرار می‌گیرند.

بیشتر بخوانید :  اینفوگرافیک تاریخچه فلزات از ماقبل تاریخ تا به امروز

جهت آشنایی بیشتر با تفاوت لوله و تیوب، مطلب آن را در بلاگ استیل رخ مطالعه کنید.

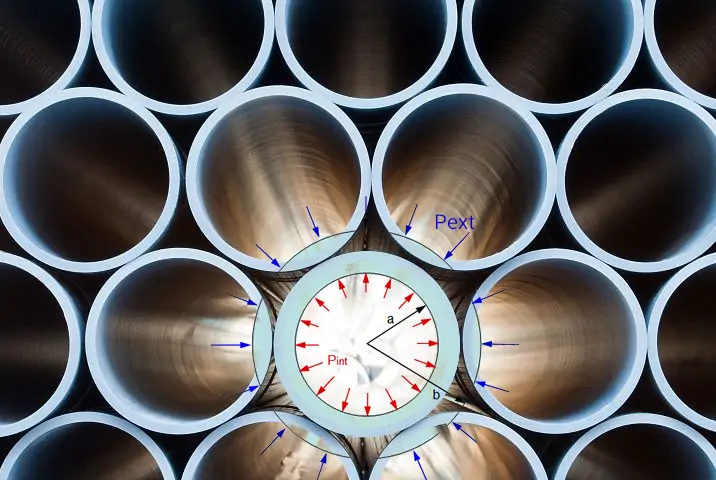

میزان فشار لوله های فولادی ضد زنگ
محاسبه فشار کاری لوله استیل

پس تا اینجای کار نیاز است تا تحمل فشار لوله‌های استیل را برای دو دسته از لوله‌ها که در آن‌ها سیال در جریان است، مورد بررسی قرار دهیم. دسته اول پایپ‌ها و دسته دوم تیوب‌هایی که در سیستم‌های فشار قوی مورد استفاده قرار می‌گیرند. اما تحمل فشار لوله‌های استیل چیست و به چه عواملی بستگی دارد؟

فشار کاری، فشار اسمی و فشار طراحی لوله چیست؟

فشار قابل تحمل لوله به حداکثر میزان فشار داخلی لوله‌های استیل اشاره دارد؛ ولی این تعریف کافی نیست! در شرایط ایده‌آل و استاندارد و همچنین در شرایط عملیاتی و کاری موضوع متفاوت است. در صنعت سه تعریف از میزان تحمل فشار لوله مطرح است و به این ترتیب، فشار طراحی، فشار اسمی و فشار کاری لوله‌ تعریف می‌شود. فشار اسمی لوله‌ها در شرایطی که در استانداردها ذکر شده است تعریف می‌شود. این مقادیر همانطور که از نامشان مشخص است مقدار تعریفی استاندارد و بدون در نظر گرفتن ضرایب تصحیح برای انطباق با شرایط واقعی است. مقادیر اسمی بنا به شرایط کاری، تلرانس‌های تولیدی و فاکتورهای عملیاتی نیاز به تصحیح دارند.

اما فشار کاری، به میزان فشاری گفته می‌‌شود که در شرایط عملیاتی و کاربری مورد استفاده قرار می‌گیرد. فشار کاری همیشه تحت تاثیر پارامترهای پیش‌بینی نشده‌ای است و باید میزانی کمتر از فشار اسمی داشته باشد. چرا که در صنعت همه شرایط ایده‌آل نیست و تلرانس‌های تولیدی و پارامترهای ناخواسته بسیار زیادی بر روی میزان تحمل فشار لوله‌های استیل اثر گذار هستند.

فشار طراحی نیز برای محاسبات و در شرایط طراحی مورد استفاده قرار می‌گیرد. فشار طراحی براساس محاسبات جریان سیالات و میزان فشار اعمالی به جداره لوله بدست می‌آید و شرایط محیطی و تلرانس‌های تولید در آن منظور نشده است. به همین دلیل طراحان در محاسبات خود انواع ضریب تصحیح را بکار می‌برند تا محاسبات را به واقعیت نزدیک کنند.

بیشتر بخوانید :  کاربرد فولاد زنگ نزن در ساخت قاشق و چنگال

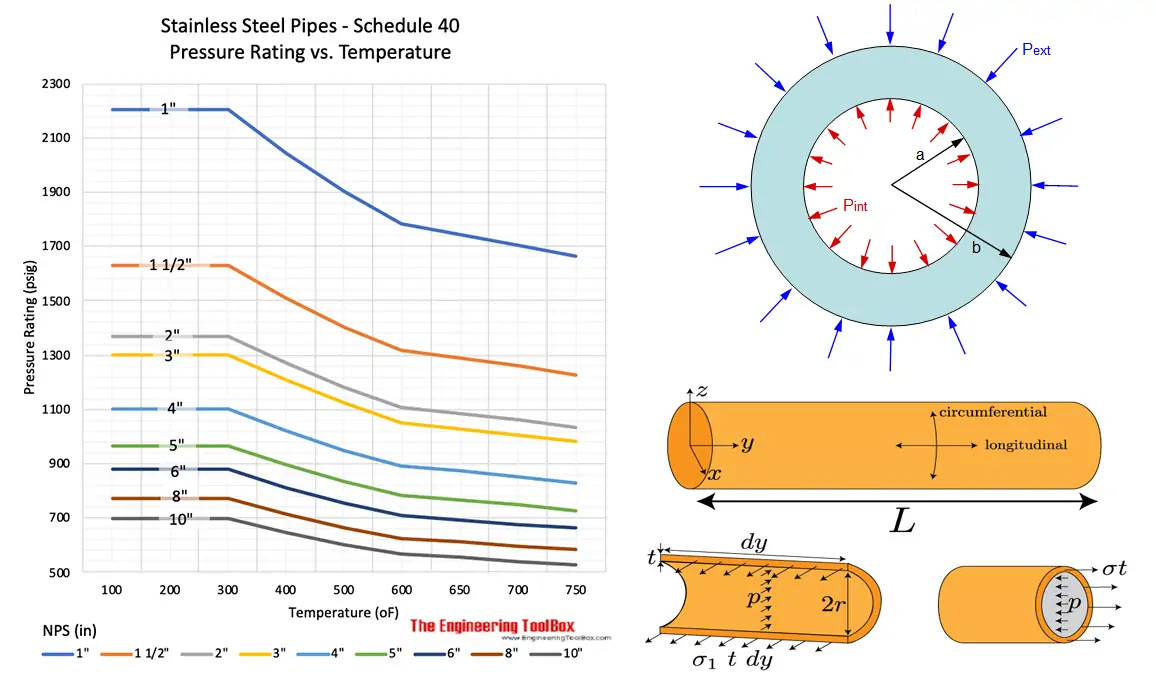

افت تحمل فشار کاری با افزایش دما
افت تحمل فشار کاری با افزایش دما

پارامترهای موثر بر تحمل فشار لوله‌های استیل

پارامترهای زیادی هستند که بر میزان فشار داخلی که می‌توان بر لوله اعمال کرد تاثیر گذار هستند. برخی از این پارامترها مربوط به شرایط کاری است. برای مثال دمای کاری، نوع سیال و میزان خورندگی و …. . اما برخی از این موارد ناشی از ویژگی‌های فنی و تولیدی لوله‌ها هستند. همانطور که می‌دانید لوله‌های استیل را می‌توان به دو دسته درزدار و بدون درز (تفاوت لوله درزدار و بدون درز چیست؟) تقسیم بندی کرد. یکی از عوامل موثر بر میزان تحمل فشار لوله‌های استیل، درزدار یا بدون درز بودن آن‌هاست. لوله‌های بدون درز را می‌توان در شرایطی که فشار کاری بالاتر است استفاده کرد. ضخامت جداره نیز یکی دیگر از عوامل موثر بر میزان تحمل فشار است. هرچه رده لوله یا ضخامت دیواره لوله بیشتر باشد، تحمل فشار آن نیز بالاتر است. هرچند باید در نظر داشت که نمی‌توان به صورت دلخواه ضخامت جداره را تعریف کرد و سایز بندی لوله‌ها طبق استانداردهایی تعریف شده است.

میزان مقاومت در برابر خوردگی نیز در تحمل فشار لوله‌های استیل اثرگذار است. از آنجا که بسیاری از سیالات خاصیت خورندگی دارند، همزمان شدن اعمال فشار و خوردگی، می‌تواند سبب رخداد شکست و ترک در جداره لوله باشد. گریدهایی از استیل که دارای مقاومت خوبی در برابر ترک خوردگی تنشی هستند، می‌توانند گزینه‌ای مناسب برای ساخت لوله‌هایی تحت فشار بالا باشند. برای مثال گرید استیل 316 در برابر ترک خوردگی تنشی مقاومت بسیار خوبی دارد.

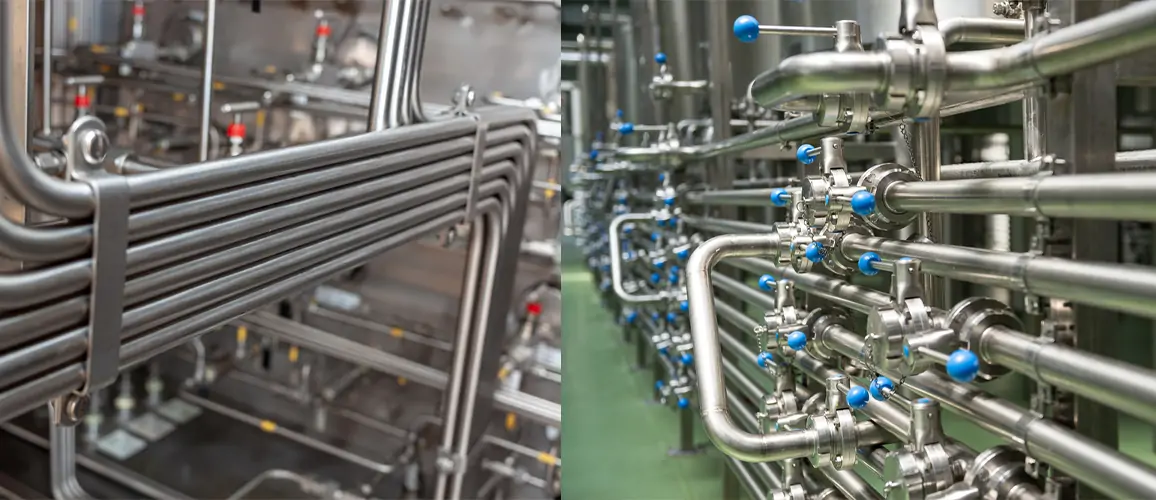

استانداردهای سیستم لوله کشی صنعتی
استانداردهای سیستم لوله کشی صنعتی

جدول فشار کاری لوله (Pipe و Tube) استنلس استیل

معمولاً برای راحتی کار، نتایج محاسبات تحمل فشار لوله‌ها طبق مشخصات فنی استاندارد در جداولی ارائه می‌شود. با توجه به کاربردی بودن این موضوع و حساسیت میزان تحمل فشار لوله برای انتخاب کالای مناسب در پروژه‌های صنعتی، بر آن شدیم تا جداول تحمل فشار لوله استنلس استیل از دو نوع پایپ و تیوب را تهیه و در اختیار صنعتگران قرار دهیم. در این بخش جداول فشار مجاز برای لوله‌ بدون درز (Pipe) طبق استاندارد ASTM A 312 برای استیل با گریدهای 304، 304L، 316 و 316L و تیوب طبق استانداردهای ASTM A213، A249 و A269 ارائه گردیده است.

بیشتر بخوانید :  آیا استیل در ساخت صفحات خورشیدی استفاده می‌شود؟

همراه این جداول، نکات و یاداشت‌هایی ارائه شده است که لازم است حتماً مورد توجه قرار گیرند. در ضمن مقادیر فشار کاری مجاز بر اساس واحد مگاپاسکال (MPa) محاسبه شده است که برای تبدیل به واحد‌های دیگر می توانید از فرمول‌های زیر استفاده کنید:

Pounds/sq. inch (psi) = MPa x 145.0

ksi = MPa x 0.145

kilograms/mm² (kgf/mm²) = MPa x 0.10197

bar = MPa x 10.00

kilopascals (kPa) = MPa x 1000



جدول فشار لوله های فولادی ضد زنگ استیل رخ

جداول تحمل فشار لوله های ضد زنگ



جدول تحمل فشار لوله (Pipe) استیل 304

جدول تحمل فشار لوله(Pipe)استیل 304L

جدول تحمل فشار لوله(Pipe)استیل  316

جدول تحمل فشار لوله(Pipe)استیل 316L

جدول تحمل فشار لوله استیل (Tube) 316 و 304

سخن آخر

در این مطلب به دو نوع لوله استیل که برخی از آن‌ها برای استفاده‌های سازه‌ای تولید می‌شوند و برخی از آن‌ها برای استفاده در سیستم‌های انتقال سیالات اشاره شد. تحمل فشار در لوله‌های استیل که برای انتقال سیالات استفاده می‌شوند، موضوعی حساس است که به عوامل متعددی بستگی دارد. با مشخص نمودن این پارامترها می‌توان لوله استیل مورد نظر را انتخاب کرد. در انتهای این مطلب جدول فشار لوله استنلس استیل در دو نوع پایپ و تیوب را برای شما قرار دادیم تا این جداول راهنمایی برای انتخاب لوله مورد نظر شما و استخراج مشخصات فنی آنها باشد.
