ورق‌های استنلس استیل (فولاد ضد زنگ) به دلیل مقاومت عالی در برابر خوردگی، زیبایی ظاهری و خواص مکانیکی مطلوب، در صنایع مختلفی از جمله نفت و گاز، صنایع غذایی، داروسازی، خودروسازی و ساختمان‌سازی کاربرد گسترده‌ای دارند. با این حال، در بسیاری از کاربردهای صنعتی، قطعات ساخته شده از ورق استیل در تماس متحرک با سطوح دیگر قرار می‌گیرند. در این شرایط، پدیده‌ای به نام «سایش» (Wear) رخ می‌دهد که می‌تواند منجر به کاهش عمر مفید قطعه، افت عملکرد و در نهایت تخریب آن شود. شناخت مقاومت به سایش ورق استیل، مکانیسم‌های آن و روش‌های اندازه‌گیری این خاصیت، برای انتخاب متریال مناسب و طراحی مهندسی امری حیاتی است.

در این مقاله، به بررسی دقیق رفتار سایشی ورق‌های استیل، معرفی معیارهای ارزیابی مقاومت به سایش و همچنین تشریح کامل آزمون‌های استاندارد، به ویژه آزمون پین روی دیسک (Pin-on-Disc) می‌پردازیم.

سایش و رفتار سایشی انواع ورق استیل

سایش عبارت است از کاهش تدریجی مواد از سطوح جامد که در اثر تماس مکانیکی و حرکت نسبی بین آن‌ها ایجاد می‌شود. سایش یک خاصیت ذاتی ماده نیست، بلکه یک پاسخ سیستمی است که به عواملی چون نوع ماده، زبری سطح، نیروی اعمالی، سرعت لغزش، دما و محیط (حضور روانکار یا مواد خورنده) بستگی دارد.

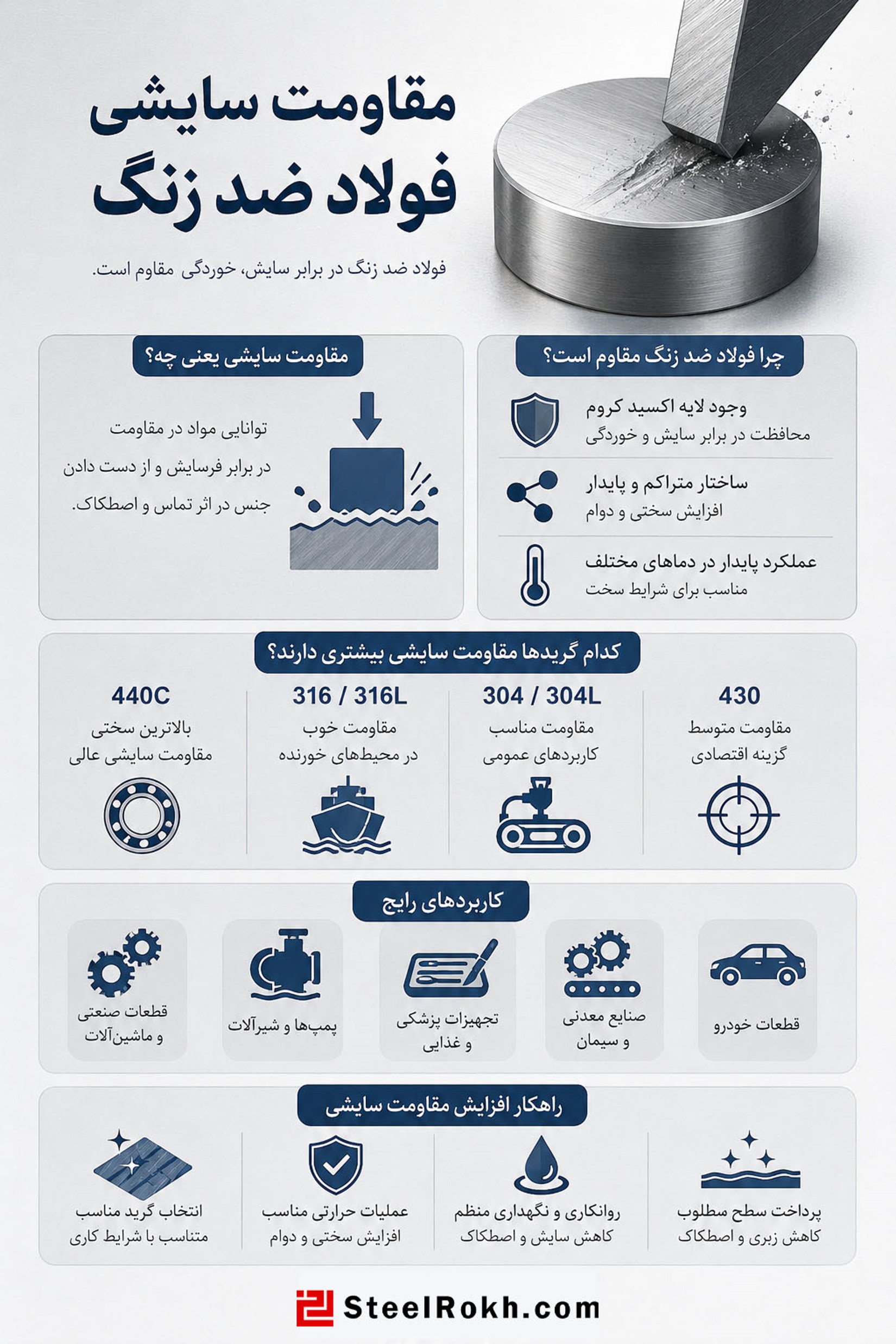

خانواده استنلس استیل‌ها بر اساس ریزساختار به چند دسته اصلی تقسیم می‌شوند که هر کدام رفتار سایشی متفاوتی دارند:

۱- استیل‌های آستنیتی (مانند سری ۳۰۴ و ۳۱۶):

این ورق‌ها دارای چقرمگی و مقاومت به خوردگی بالایی هستند، اما سختی اولیه آن‌ها متوسط است. با این حال، استیل‌های آستنیتی خاصیت «کارسختی» (Work Hardening) بالایی دارند؛ به این معنی که در اثر تنش‌های مکانیکی و سایش، لایه سطحی آن‌ها سخت‌تر می‌شود. با این وجود، مقاومت به سایش آن‌ها در برابر سایش ساینده ضعیف تا متوسط ارزیابی می‌شود و مستعد پدیده گالینگ (Galling) هستند.

۲- استیل‌های مارتنزیتی (مانند سری ۴۱۰ و ۴۲۰):

این دسته از استیل‌ها قابلیت عملیات حرارتی دارند و می‌توانند به سختی‌های بسیار بالایی دست یابند. به دلیل سختی بالا، ورق‌های استیل مارتنزیتی بهترین مقاومت را در برابر سایش ساینده در میان استنلس استیل‌ها ارائه می‌دهند و در ساخت تیغه‌ها، ابزارهای برش و قطعات در معرض سایش شدید استفاده می‌شوند.

۳- استیل‌های فریتی (مانند سری ۴۳۰):

این ورق‌ها سختی و مقاومت سایشی متوسطی دارند (بیشتر از آستنیتی‌های آنیل شده و کمتر از مارتنزیتی‌ها) و معمولاً در کاربردهایی که سایش ملایم است استفاده می‌شوند.

۴- استیل‌های داپلکس:

این آلیاژها که ترکیبی از فازهای آستنیت و فریت هستند، علاوه بر مقاومت عالی در برابر خوردگی، به دلیل استحکام تسلیم بالاتر، مقاومت سایشی بهتری نسبت به سری ۳۰۰ از خود نشان می‌دهند.

مکانیسم‌های سایش در ورق استیل

برای ارزیابی مقاومت به سایش، ابتدا باید دانست که سایش تحت چه مکانیزمی رخ می‌دهد:

• سایش ساینده (Abrasive Wear): زمانی رخ می‌دهد که ذرات سخت یا برآمدگی‌های یک سطح سخت‌تر، روی سطح نرم‌تر (مانند ورق استیل آستنیتی) کشیده شده و شیارهایی ایجاد می‌کنند.
• سایش چسبنده (Adhesive Wear): در اثر جوش خوردن موضعی (Micro-welding) برجستگی‌های میکروسکوپی دو سطح در حال تماس تحت فشار بالا رخ می‌دهد. استیل‌های آستنیتی به شدت مستعد این نوع سایش (به ویژه پدیده Galling) هستند.
• سایش خستگی (Fatigue Wear): ناشی از بارگذاری‌های چرخشی و متناوب است که منجر به ایجاد ترک‌های سطحی و کنده شدن ذرات می‌شود.
• سایش خورنده (Corrosive/Tribo-chemical Wear): ترکیب همزمان خوردگی و سایش مکانیکی. در استیل‌ها، سایش می‌تواند لایه پسیو (اکسید کروم) محافظ را از بین ببرد و سطح را در معرض خوردگی سریع قرار دهد (Tribocorrosion).

معیارها و پارامترهای ارزیابی مقاومت به سایش

برای کمی‌سازی و مقایسه مقاومت به سایش ورق‌های استیل، از پارامترها و روابط ریاضی مشخصی استفاده می‌شود. مهم‌ترین قانون در این زمینه، معادله آرچارد (Archard’s Equation) است که حجم ماده سایش یافته را به پارامترهای فیزیکی مرتبط می‌کند:

V=K (F×d)/H

در این فرمول:

V: حجم ماده کنده شده در اثر سایش (mm³)

F: نیروی عمودی اعمال شده بر سطح (N)

d: مسافت لغزش یا مسافت طی شده (m)

H: سختی سطح ماده نرم‌تر (N/mm² یا مقیاس‌های سختی معادل)

K: ضریب سایش (Wear Coefficient) که یک عدد بدون بعد است و به شرایط سیستم (روانکاری، دما و جنس دو سطح) بستگی دارد.

– نرخ سایش (Wear Rate):

معمولاً مقاومت به سایش را با پارامتری به نام نرخ سایش گزارش می‌کنند که می‌تواند به صورت حجم از دست رفته به ازای مسافت (m/mm³) یا به صورت نرخ سایش ویژه (Specific Wear Rate) تعریف شود:

Ws=V/(F×d)

– ضریب اصطکاک (Coefficient of Friction):

اگرچه اصطکاک مستقیماً به معنای سایش نیست، اما پارامتری کلیدی در رفتار تریبولوژیکی است. ضریب اصطکاک (µ) از رابطه زیر به دست می‌آید:

μ=F_f/F_n

که در آن F_f نیروی اصطکاک و F_n نیروی عمودی است.

معرفی آزمون‌های سنجش مقاومت به سایش

برای اندازه‌گیری پارامترهای ذکر شده، علم تریبولوژی (Tribology) آزمون‌های استانداردی را تدوین کرده است. انتخاب نوع آزمون بستگی به شرایط کاری واقعی قطعه دارد.

۱- آزمون سایش ساینده با چرخ لاستیکی (Rubber Wheel Abrasion Test):

مطابق استاندارد ASTM G65، در این آزمون ماسه سیلیسی بین یک چرخ لاستیکی در حال چرخش و نمونه ورق استیل ریخته می‌شود. این تست برای شبیه‌سازی شرایطی که ورق در معرض ذرات ساینده خاکی یا معدنی است، کاربرد دارد.

۲- آزمون سایش رفت و برگشتی (Reciprocating Wear Test):

در این روش یک پین یا ساچمه به صورت خطی و رفت و برگشتی روی سطح ورق کشیده می‌شود. این تست برای شبیه‌سازی حرکت پیستون‌ها یا شفت‌های خطی مناسب است.

۳- آزمون خراش (Scratch Test):

یک سوزن الماسی با نیروی فزاینده روی سطح کشیده می‌شود. این تست بیشتر برای ارزیابی چسبندگی و مقاومت به سایش پوشش‌های اعمال شده روی ورق استیل استفاده می‌شود.

بررسی دقیق آزمون پین روی دیسک (Pin-on-Disc)

آزمون پین روی دیسک (Pin-on-Disc Wear Test) یکی از رایج‌ترین، معتبرترین و پرکاربردترین روش‌ها برای ارزیابی مقاومت به سایش لغزشی (Sliding Wear) و اندازه‌گیری ضریب اصطکاک مواد از جمله ورق‌های استنلس استیل است. این آزمون تحت استاندارد ASTM G99 انجام می‌شود.

۱- مکانیزم و تجهیزات دستگاه

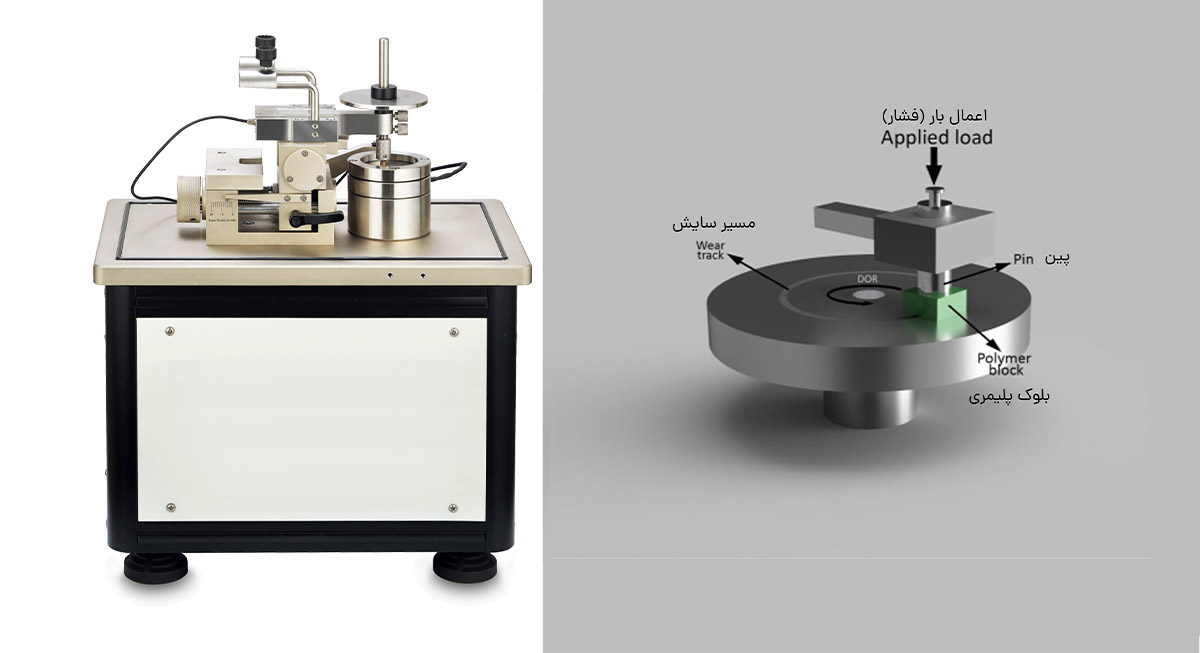

دستگاه Pin-on-Disc از دو بخش اصلی تشکیل شده است:

• دیسک (Disc): نمونه‌ای از ورق استیل که قرار است مورد آزمایش قرار گیرد، به صورت یک دیسک دایره‌ای برش داده شده و روی یک صفحه دوار نصب می‌شود.
• پین (Pin) یا ساچمه (Ball): یک قطعه استوانه‌ای با نوک تخت یا کروی، و یا یک ساچمه استاندارد (معمولاً از جنس مواد بسیار سخت مانند تنگستن کارباید، آلومینا (Al₂O₃) یا فولاد بلبرینگ) که به عنوان سطح مقابل (Counter body) عمل می‌کند.

پین در یک هولدر (نگهدارنده) ثابت قرار می‌گیرد و با اعمال یک نیروی عمودی مشخص (F_n)، که معمولاً توسط وزنه‌های مرده (Dead weights) یا سیستم‌های پنوماتیک تامین می‌شود، روی دیسک در حال چرخش فشرده می‌شود. دیسک با سرعت زاویه‌ای مشخصی می‌چرخد و پین یک مسیر دایره‌ای شکل را روی سطح دیسک می‌خراشد.

۲- نحوه انجام آزمون روی ورق استیل

برای انجام تست روی ورق استیل، مراحل زیر طی می‌شود:

• آماده‌سازی نمونه: نمونه ورق استیل برش داده شده و سطح آن پولیش می‌شود تا به زبری سطح استاندارد برسد. سپس نمونه با حلال‌هایی مانند استون اولتراسونیک شده و کاملاً تمیز و خشک می‌گردد.
• توزین اولیه: نمونه ورق (دیسک) با ترازوی دیجیتال با دقت بسیار بالا (مثلاً ده‌هزارم گرم) وزن می‌شود تا جرم اولیه به دست آید.
• تنظیم پارامترها: نیروی عمودی (مثلاً ۱۰، ۲۰ یا ۵۰ نیوتن)، سرعت خطی لغزش (مثلاً 0.1m/s) و مسافت کل لغزش (مثلاً ۱۰۰۰ متر) تنظیم می‌گردد.
• اجرای تست: دستگاه روشن شده و پین روی دیسک می‌لغزد. در طول آزمون، لودسل‌های (Load cells) متصل به بازوی نگهدارنده پین، نیروی اصطکاکرا به صورت لحظه‌ای اندازه‌گیری کرده و نرم‌افزار دستگاه نمودار تغییرات ضریب اصطکاک بر حسب زمان یا مسافت را رسم می‌کند.
• توزین ثانویه: پس از پایان تست و تمیز کردن مجدد نمونه، دیسک وزن می‌شود تا جرم ثانویه مشخص گردد.

۳- محاسبات در آزمون Pin-on-Disc

مهم‌ترین خروجی این تست، میزان کاهش حجم ورق استیل است. کاهش حجم (ΔV) از طریق فرمول زیر محاسبه می‌شود:

(m₁-m₂)/ΔV=ρ

که در آن چگالی آلیاژ استیل مورد نظر (برای مثال حدود برای استیل ۳۰۴) است.

پس از به دست آوردن کاهش حجم، نرخ سایش ویژه از رابطه ذکر شده در بخش قبل محاسبه می‌گردد. هرچه نرخ سایش ویژه عدد کوچکتری باشد، مقاومت به سایش ورق استیل بیشتر است.

همچنین می‌توان حجم سایش را از طریق اندازه‌گیری هندسی شیار ایجاد شده روی دیسک (توسط پروفیلومتر) محاسبه کرد. مساحت مقطع شیار (A) ضرب در محیط مسیر سایش، حجم از دست رفته را می‌دهد:

(2πR)*V=A

که در آن R شعاع مسیر لغزش پین روی دیسک است.

۴- تحلیل نتایج آزمون برای استنلس استیل

هنگامی که این تست روی استیل‌های آستنیتی (مثل ۳۰۴ یا ۳۱۶) انجام می‌شود، معمولاً در ابتدای تست ضریب اصطکاک ناپایدار است (دوره Running-in). سپس، به دلیل پدیده کارسختی، سطح استیل در مسیر سایش سخت می‌شود. با این حال، به دلیل تمایل بالای این استیل‌ها به سایش چسبان، ممکن است ذراتی از سطح ورق کنده شده و به پین بچسبند (Transfer layer) که این امر باعث نوسان شدید نمودار ضریب اصطکاک می‌شود.

بررسی مسیر سایش (Wear Track) زیر میکروسکوپ الکترونی روبشی (SEM) پس از آزمون Pin-on-Disc، اطلاعات ارزشمندی از مکانیزم سایش (وجود شیارهای شخم‌زنی، پوسته‌پوسته شدن یا اکسیداسیون تریبولوژیکی) به مهندسان می‌دهد.

روش‌های بهبود مقاومت به سایش ورق استیل

با توجه به ضعف نسبی برخی از گریدهای استیل (مخصوصاً سری ۳۰۰) در برابر سایش، از روش‌های مهندسی سطح برای بهبود این خاصیت استفاده می‌شود:

۱- سخت‌کاری سطحی (Surface Hardening):

روش‌هایی مانند نیتراسیون (Nitriding) یا کربونیتراسیون، با نفوذ نیتروژن یا کربن به سطح استیل در دمای بالا، لایه‌ای بسیار سخت ایجاد می‌کنند. در استیل‌ها باید دقت کرد که این فرآیند باعث رسوب کاربید و نیترید کروم و کاهش مقاومت به خوردگی نشود. به همین دلیل از روش‌های نیتراسیون پلاسمایی در دمای پایین استفاده می‌شود.

۲- پوشش‌دهی (Coating):

اعمال پوشش‌های سخت مانند تیتانیوم نیترید (TiN)، کروم سخت، یا پوشش‌های DLC (کربن شبه الماس) با روش‌های PVD و CVD می‌تواند مقاومت سایشی ورق استیل را بدون تغییر در خواص بالک ماده، به شدت افزایش دهد.

۳- شات پینینگ (Shot Peening):

پرتاب گلوله‌های ریز با سرعت بالا به سطح ورق استیل، علاوه بر ایجاد تنش پسماند فشاری، باعث کارسختی سطح شده و مقاومت به سایش و خستگی را بهبود می‌بخشد.

سخن آخر

مقاومت به سایش یکی از پارامترهای تعیین‌کننده در طول عمر قطعات ساخته شده از ورق‌های استنلس استیل است. اگرچه استیل‌ها به مقاومت به خوردگی شهرت دارند، اما رفتار سایشی آن‌ها بسته به ریزساختار (آستنیتی، مارتنزیتی و…) بسیار متفاوت است. برای انتخاب درست متریال، شناخت مکانیزم‌های سایش و بررسی پارامترهایی چون نرخ سایش و ضریب اصطکاک ضروری است.

در این میان، آزمون پین روی دیسک (Pin-on-Disc) به عنوان یک روش استاندارد، دقیق و تکرارپذیر، امکان شبیه‌سازی شرایط سایش لغزشی را در آزمایشگاه فراهم می‌کند. با استفاده از داده‌های حاصل از این آزمون و فرمول‌هایی نظیر معادله آرچارد، مهندسان می‌توانند رفتار قطعه را در شرایط واقعی پیش‌بینی کرده و در صورت نیاز، با استفاده از تکنیک‌های مهندسی سطح، مقاومت سایشی ورق‌های استیل را برای کاربردهای حساس ارتقا دهند.
