کدام استیل برای محیط حاوی اسید نیتریک مناسبتر است؟
مرداد
اسید نیتریک (HNO3) یکی از مواد شیمیایی پرکاربرد در صنایع شیمیایی، دارویی، غذایی، فلزی و تولید کود است. این ماده بهدلیل خاصیت اکسیدکنندگی بالا، رفتار متفاوتی در برابر فولادهای زنگنزن دارد. برخلاف بسیاری از اسیدها، اسید نیتریک در شرایط مناسب میتواند به تشکیل و تقویت لایه غیرفعال اکسید کروم روی سطح استیل کمک کند؛ لایهای که از ادامه خوردگی جلوگیری میکند.
بااینحال، نمیتوان گفت همۀ گریدهای استیل در مجاورت با اسید نیتریک در هر غلظت و دمایی مناسب هستند. غلظت اسید، دمای کاری، وجود ناخالصیهایی مانند یون کلراید و فلوراید، سرعت جریان، شرایط جوشکاری قطعات و نوع سطح استیل همگی بر انتخاب آلیاژ تأثیر میگذارند.
بهترین گرید استیل برای اسید نیتریک کدام است؟
در بیشتر کاربردهای صنعتی، استیل 304 و بهویژه 304L بهترین گزینهها برای تماس با اسید نیتریک هستند. جالب است بدانید که برخلاف تصور رایج، در محیط حاوی اسید نیتریک، استیل 316 الزاماً عملکرد بهتری از 304 ندارد.
مقایسه گریدهای رایج استیل
| گرید استیل | ارزیابی کلی در برابر اسید نیتریک | توضیح |
| 304 | مناسب در بسیاری از شرایط | مقاومت خوب در محدوده وسیعی از غلظت و دما |
| 304L | گزینه پیشنهادی برای تجهیزات جوشکاریشده | کربن کمتر، کاهش ریسک خوردگی بیندانهای در ناحیه جوش |
| 316 و 316L | قابل استفاده با بررسی دقیق شرایط | وجود مولیبدن که در محیطهای کلریدی مزیت دارد، در اسید نیتریک مزیت قطعی ایجاد نمیکند |
| 321 | مناسب در برخی شرایط دمایی | انتخاب آن باید براساس دما و وضعیت جوشکاری انجام شود |
| 310 و آلیاژهای مخصوص اسید نیتریک | مناسب برای شرایط سختتر | هزینه بالاتر و نیازمند بررسی مهندسی |
| استیل 201 | انتخاب عمومی و مطمئن برای اسید نیتریک نیست | برای محیطهای شیمیایی اکسیدکننده، بدون تأیید فنی توصیه نمیشود |
| استیلهای مارتنزیتی مانند 410 و 420 | معمولاً گزینه اول نیستند | مقاومت خوردگی آنها عموماً از گریدهای آستنیتی مانند 304 کمتر است |
بررسی اسید نیتریک در جدول مقاومت شیمیایی
در جدول مقاومت فلزات در برابر مواد شیمیایی، ردیف مربوط به نیتریک اسید نشان میدهد که استیلهای 302 و 304 در برابر این محیط دارای رتبه A هستند. این رتبه به معنی مناسببودن و توصیهشدن آلیاژ برای تماس با ماده شیمیایی موردنظر است.
در مقابل، استیلهای 316 و 321 در همین جدول رتبه B دارند؛ یعنی ممکن است در برخی شرایط قابل استفاده باشند، اما انتخاب آنها باید با احتیاط و براساس دما، غلظت، مدت تماس، ناخالصیها و شرایط کاری انجام شود.
این نکته اهمیت زیادی دارد، چون در بسیاری از کاربردهای عمومی، استیل 316 بهدلیل وجود مولیبدن بهعنوان گزینه مقاومتر شناخته میشود؛ اما در محیط اسید نیتریک، رفتار خوردگی متفاوت است و خانواده 304 میتواند انتخاب مناسبتری باشد.
مطابق همین جدول، فولاد کربنی، چدن، استیلهای 416 و 440C و برنز برای اسید نیتریک رتبه C دارند و گزینه مناسبی محسوب نمیشوند.
چرا استیل 304 برای اسید نیتریک مناسب است؟
استیل 304 دارای 16 تا 18 درصد وزنی کروم است. کروم موجود در آلیاژ، در مجاورت اکسیژن، یک لایۀ نازک و چسبنده از اکسید کروم روی سطح تشکیل میدهد. این پدیده که پسیواسیون یا غیرفعالشدن سطح نام دارد، سرعت خوردگی را کاهش میدهد.
اسید نیتریک نیز یک محیط اکسیدکننده است و در شرایط مناسب به حفظ این لایه کمک میکند. به همین دلیل، استیل 304 در بسیاری از تجهیزات مرتبط با اسید نیتریک ازجمله موارد زیر کاربرد دارد:
- مخازن نگهداری اسید
- لولهکشی و خطوط انتقال
- مبدلهای حرارتی
- تجهیزات فرآوری شیمیایی
- ظروف و تجهیزات پسیواسیون
- قطعات و اتصالات صنایع شیمیایی
البته مناسببودن استیل 304 باید با توجه به درصد اسید و دمای واقعی فرآیند بررسی شود. یک گرید ممکن است در اسید نیتریک با غلظت مشخص و دمای محیط عملکرد خوبی داشته باشد، اما در همان غلظت و دمای بالا دچار خوردگی سریع شود.
استیل 304 بهتر است یا 316؟
در بسیاری از محیطهای حاوی کلراید، استیل 316 بهدلیل داشتن مولیبدن مقاومت بیشتری در برابر خوردگی حفرهای دارد. اما اسید نیتریک شرایط متفاوتی ایجاد میکند.
بر اساس راهنمای انجمن فولاد زنگنزن بریتانیا، گریدهای خانواده 304 برای کاربردهای اسید نیتریک معمولاً نسبت به گریدهای 316 ترجیح داده میشوند. بنابراین انتخاب 316 صرفاً به این دلیل که در بسیاری از محیطها «مقاومتر» شناخته میشود، تصمیم دقیقی نیست.
استیل 316 نیز ممکن است در برخی شرایط استفاده شود، اما باید عواملی مانند موارد زیر بررسی شوند:
- غلظت اسید نیتریک
- دمای سیال
- مدت زمان تماس
- وجود یونهای کلراید یا فلوراید
- سرعت و وضعیت جریان
- احتمال ایجاد خوردگی موضعی
در نتیجه، برای بسیاری از کاربردهای معمول، 304 یا 304L انتخاب اقتصادیتر و فنیتری از 316 و 316L است.
چه زمانی استیل 304L انتخاب بهتری است؟

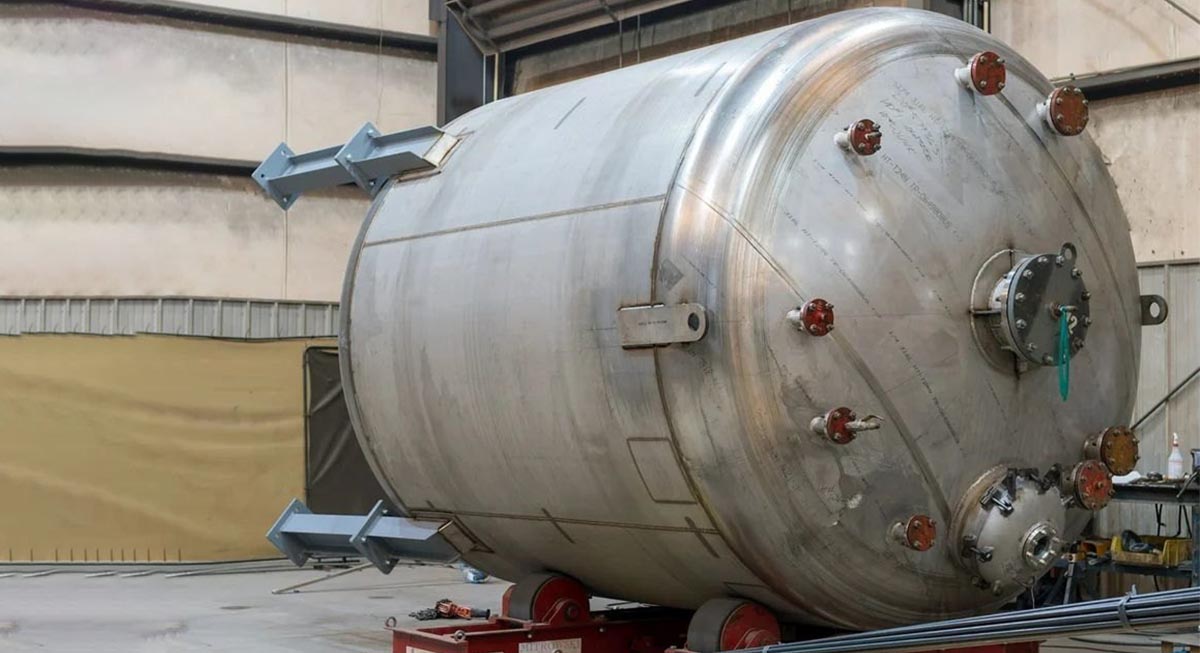

در تجهیزاتی که با اسید نیتریک کار میکنند، معمولاً استفاده از جوش اجتنابناپذیر است، به خصوص مخازن نگهداری این اسید. عملیات جوشکاری میتواند ساختار متالورژیکی فولاد را در ناحیۀ متأثر از حرارت تغییر دهد. در صورت انتخاب گرید نامناسب یا اجرای نادرست جوشکاری، احتمال خوردگی بیندانهای در اطراف جوش افزایش پیدا میکند.
استیل 304L بهدلیل کربن کمتر، حساسیت پایینتری نسبت به تشکیل کاربیدهای کروم در ناحیۀ جوش دارد. به همین دلیل، برای موارد زیر گزینه مناسبتری است:
- لولههای جوشکاریشده
- مخازن اسید نیتریک
- خطوط انتقال دارای اتصالات جوشی
- تجهیزاتی که امکان عملیات حرارتی پس از جوشکاری ندارند
در شرایطی که اسید نیتریک داغ و غلیظ است، انتخاب 304L باید همراه با کنترل کیفیت جوش، تمیزکاری، اسیدشویی و پسیواسیون مناسب انجام شود.
تأثیر غلظت اسید نیتریک بر انتخاب استیل
مقاومت استیل در برابر اسید نیتریک، تابع مستقیمی از غلظت آن نیست و ممکن است رفتار خوردگی در غلظتهای مختلف تغییر کند. بهطور کلی:
- اسید نیتریک رقیق در دمای محیط، در بسیاری از موارد با استیلهای آستنیتی سازگاری قابل قبولی دارد.
- استیل 304 در دامنه وسیعی از غلظتها و دماها قابل استفاده است، اما باید اطلاعات خوردگی معتبر بررسی شود.
- در اسید نیتریک غلیظ و داغ، احتمال خوردگی بیندانهای و حمله موضعی افزایش مییابد.
- اسید نیتریک بسیار غلیظ ممکن است به آلیاژهای ویژهتر نیاز داشته باشد.
- افزایش دما معمولاً سرعت واکنش و نرخ خوردگی را افزایش میدهد.
غلظت تجاری رایج اسید نیتریک 68 درصد است، اما اسیدهای با غلظت بیشتر نیز در صنایع مورد استفاده قرار میگیرند. بنابراین، اعلام یک گرید بهعنوان گزینه مناسب بدون درنظرگرفتن غلظت و دما، از نظر مهندسی قابل اتکا نیست.
تأثیر دما بر مقاومت استیل در برابر اسید نیتریک
دما یکی از مهمترین عوامل مؤثر بر خوردگی است. افزایش دما میتواند باعث موارد زیر شود:
- افزایش سرعت واکنش شیمیایی
- کاهش عمر مفید تجهیزات
- تشدید خوردگی در ناحیه جوش
- افزایش احتمال خوردگی بیندانهای
- ناپایداری لایه پسیو در شرایط شدید
- افزایش نرخ کاهش ضخامت لوله یا مخزن
به همین دلیل، دادههای مقاومت خوردگی در دمای محیط را نباید برای شرایط جوش یا دمای بالا استفاده کرد. اگر دمای کاری به نقطه جوش نزدیک است، انتخاب جنس باید بر اساس دادههای واقعی فرآیند و تأیید متخصص خوردگی انجام شود.
آیا ناخالصیهای اسید نیتریک اهمیت دارند؟
بله. اسید نیتریک صنعتی ممکن است حاوی ناخالصیهایی باشد که رفتار خوردگی را تغییر میدهند. وجود کلراید و فلوراید میتواند احتمال خوردگی حفرهای یا خوردگی موضعی را افزایش دهد.
همچنین ترکیب اسید نیتریک با سایر مواد شیمیایی، آلودگی فلزی، رطوبت، اکسیژن محلول و شرایط نامناسب شستوشو میتواند باعث شود عملکرد واقعی استیل با جداول آزمایشگاهی تفاوت داشته باشد.
در مقاله جدول مقاومت فلزات در برابر مواد شیمیایی نیز تأکید شده است که جداول سازگاری شیمیایی فقط نقش راهنمای اولیه دارند و عواملی مانند دما، ناخالصیها، جریان سیال، خوردگی حفرهای و خوردگی گالوانیکی باید در انتخاب نهایی درنظر گرفته شوند.
آیا میتوان از لوله استیل برای انتقال اسید نیتریک استفاده کرد؟
بله، اما لوله باید بر اساس شرایط واقعی سرویس انتخاب شود. علاوه بر گرید آلیاژ، موارد زیر نیز اهمیت دارند:
- لوله درزدار یا بدوندرز
- ضخامت و رده لوله
- کیفیت جوش و عملیات پس از جوشکاری
- کیفیت سطح داخلی
- وجود نقاط مرده و نواحی راکد در مسیر
- سرعت جریان
- نوع فلنج، زانویی، شیر و اتصالات
- روش شستوشو و پسیواسیون
برای مشاهدۀ محصولات موجود میتوانید به صفحۀ خرید لوله استیل مراجعه کنید. در این صفحه، انواعی از لولههای استیل در گریدهای مختلف، قطرها، ضخامتها و ردههای گوناگون عرضه شدهاند. بااینحال، انتخاب محصول مناسب برای اسید نیتریک باید با تطبیق مشخصات فنی آن با شرایط فرآیند انجام شود.
نکات مهم دربارۀ جوشکاری لوله و مخزن استیل
در محیط اسید نیتریک، کیفیت اجرای جوش اهمیت زیادی دارد. رعایت نکات زیر میتواند ریسک خوردگی را کاهش دهد:
1- برای تجهیزات جوشکاریشده، استفاده از گرید کمکربن مانند 304L را بررسی کنید.
2- از ایجاد آلودگی روی سطح استیل جلوگیری کنید.
3- پس از جوشکاری، اکسیدها را بهدرستی پاک کنید.
4- در صورت نیاز، عملیات اسیدشویی و پسیواسیون انجام دهید.
5- از الکترود و سیمجوش سازگار با گرید پایه استفاده کنید.
6- از باقیماندن سرباره، چربی و ذرات فلزی روی سطح جلوگیری کنید.
7- در شرایط اسید غلیظ و دمای بالا، طرح جوش و عملیات حرارتی را به متخصص خوردگی بسپارید.
جمعبندی: کدام استیل را انتخاب کنیم؟
اگر بخواهیم یک پاسخ کوتاه و کاربردی ارائه دهیم:
استیل 304، و در تجهیزات جوشکاریشده معمولاً استیل 304L، در بسیاری از کاربردهای حاوی اسید نیتریک انتخاب مناسبتری است.
بااینحال، این انتخاب بهصورت مطلق برای همه شرایط قابل تعمیم نیست. در اسید نیتریک غلیظ، دمای بالا، اسید دودکننده یا محیط دارای کلراید و فلوراید، ممکن است به گریدهای ویژه، طراحی متفاوت یا حتی آلیاژهایی مانند آلیاژهای سیلیکوندار، تیتانیوم یا آلیاژهای پایه نیکل نیاز باشد.
برای انتخاب نهایی باید حداقل اطلاعات زیر مشخص باشد:
- درصد وزنی اسید نیتریک
- حداقل و حداکثر دمای کاری
- فشار و سرعت جریان
- مدت زمان تماس
- وجود ناخالصیها
- نوع تجهیزات و روش اتصال
- شرایط جوشکاری و پسیواسیون
بنابراین، استیل 304L گزینۀ پیشنهادی عمومی برای بسیاری از خطوط و تجهیزات حاوی اسید نیتریک است، اما تأیید نهایی باید بر اساس دادههای خوردگی و شرایط واقعی فرآیند انجام شود.
