کاربرد استیل در الکترونیک و صنعت تولید برق

وقتی درباره صنایع برق و الکترونیک صحبت می‌کنیم، اولین مفاهیمی که به ذهن می‌رسد اغلب نیمه‌هادی‌ها، ترانزیستورها، مدارهای مجتمع، کابل‌های ولتاژ بالا و تجهیزات نیروگاهی هستند. اما آنچه کمتر دیده‌ می‌شود، آلیاژ استنلس استیل است. در این مقاله قصد داریم به بررسی کاربرد استیل در صنایع الکترونیک و همچنین استفاده از این آلیاژ در نیروگاه‌های برق بپردازیم. شاید کاربردهای استیل در صنایع برق و الکترونیک و به خصوص قطعات و مدارها محدود باشد، اما این آلیاژها نقش مهمی در زیرساخت‌های این صنعت ایفا می‌کند.

استنلس استیل در صنایع الکترونیک و برق نقش‌هایی دارد که شامل:

• محافظت از قطعات در برابر خوردگی
• تحمل دماهای بالا
• ایجاد پایداری ابعادی در تجهیزات
• فراهم‌کردن محیط تمیز و ایمن برای تجهیزات حساس
• خاصیت محافظت الکترومغناطیسی یا EMI Shielding برای دستگاه‌ها
• مقاومت در برابر رطوبت، کلرید، گاز H₂S و محیط‌های صنعتی

کاربرد استیل در صنایع الکترونیک

صنایع الکترونیک نه‌تنها نیازمند مواد بادوام هستند، بلکه به موادی نیاز دارند که تمیز، پایدار، غیرواکنشی، مقاوم در برابر اکسیداسیون، و دارای خاصیت محافظت الکترومغناطیسی باشند. به همین دلیل استیل، به‌ویژه گریدهای آستنیتی، تبدیل به گزینه ایده‌آل شده‌اند. ویژگی‌ها و خواص این آلیاژ می‌تواند فرآیندهای تولید قطعات را نیز ساده‌تر کند. در ادامه این ویژگی‌ها بررسی خواهند شد.

نقش استیل در تولید قطعات الکترونیکی

در این بخش به کاربرد استیل در صنایع الکترونیک و کاربرد ورق استیل در صنعت برق و نیروگاه اشاره می‌کنیم. مجددا لازم به ذکر است که استنلس استیل به طور مستقیم در مدارها مورد استفاده قرار نمی‌گیرد بلکه در فرآیند تولید این قطعات از تجهیزات ساخته شده از استیل استفاده می‌شود. به همین دلیل نمی‌توان نقش استیل را نادیده گرفت.

1. تجهیزات ساخت نیمه‌هادی

• تجهیزات حکاکی(Etching)
• محفظه‌های PVD و CVD
• قاب‌های نگهدارنده (Wafer Racks)

گرید 316L به دلیل مقاومت بالا در برابر مواد مورد استفاده در لیتوگرافی (HF, HCl, H₂SO₄) اولویت دارد.

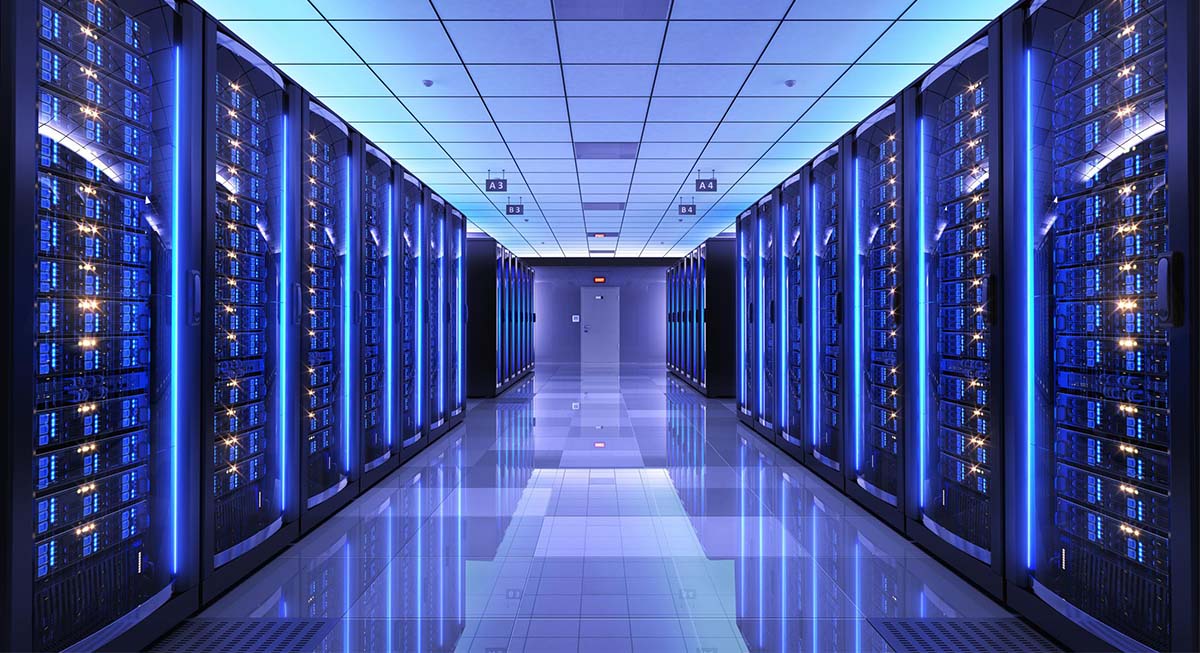

2. محفظه‌های حفاظت در برابر تداخلات الکترومغناطیسی و رادیوفرکانس (EMI & RFI Shielding)

• کیس سرورها
• رک‌ها (Rack)
• تابلوهای کنترلی
• تجهیزات ارتباطی

استیل با ساختار FCC باعث جلوگیری از تداخل الکترومغناطیسی می‌شود.

3. باتری‌ها، شارژرها و تجهیزات ذخیره انرژی

استیل به دلیل خواص منحصر به فرد خود مانند مقاومت بالا در برابر خوردگی، استحکام و دوام طولانی، کاربرد گسترده‌ای در بخش‌های مختلف سیستم‌های ذخیره انرژی (ESS) دارد. این کاربردها عمدتاً در اجزای زیرساختی و تجهیزات جانبی سیستم‌های ذخیره‌سازی، به ویژه در ارتباط با انرژی‌های تجدیدپذیر مشاهده می‌شود.

• مقاومت ساختاری
• جلوگیری از نشت
• جلوگیری از اشتعال ناگهانی

مقاومت خوردگی ناشی از لایه اکسید کروم (Passive Layer)

حضور لایه اکسید کروم (Cr₂O₃) روی سطح استیل باعث می‌شود تا مقاومت آن نسبت به خوردگی و اکسیداسیون افزایش یابد. این لایه غیرفعال است و با ساختاری متراکم مانع از دسترسی مواد خورنده به ساختار استیل می‌شود.

• خودترمیمی
• عدم واکنش با مواد
• جلوگیری از آلودگی سطح

می‌شود.

پایداری حرارتی

هر وسیله الکترونیکی که برق مصرف می‌کند، حرارت تولید می‌کند؛ و این حرارت اگر کنترل نشود، به کاهش راندمان، افت عمر مفید و حتی تخریب قطعات منجر می‌شود. در سیستم‌های صنعتی و قدرت بالا، مدیریت حرارتی اهمیت دوچندان دارد. استیل، هرچند رسانایی حرارتی‌اش پایین‌تر از مس است، اما مقاومت بسیار بالایی در برابر شوک حرارتی، اکسید شدن و تغییر شکل در دماهای بالا دارد.

به همین دلیل در پلیت‌های انتقال حرارت، هیت‌سینک‌های صنعتی، پایه‌های حرارتی، براکت‌های مقاوم دما و محفظه‌های خنک‌کننده اینورترها از استیل استفاده می‌شود. این ترکیب باعث می‌شود دستگاه‌ها حتی در دماهای ۳۰۰–۶۰۰ درجه عملکرد باثبات داشته باشند.

رفتار غیرمغناطیسی در تجهیزات الکترونیک

در بسیاری از تجهیزات الکترونیک، وجود یک ماده مغناطیسی می‌تواند باعث ایجاد تداخل، خطا و حتی خراب شدن دستگاه شود. گریدهای آستنیتی مثل 304L و 316L کاملاً غیرمغناطیسی هستند و بهترین انتخاب برای تجهیزات حساس، دستگاه‌های پزشکی، سیستم‌های کنترل و تابلو برق‌ها محسوب می‌شوند.

جوش پذیری

استیل آستنیتی آلیاژی است که قابلیت جوشکاری خوبی دارد. این ویژگی به دلیل ترکیب شیمیایی و ریزساختار آن است که پس از جوشکاری مقاومت و استحکام بالایی دارد.

مقایسه گریدهای پرکاربرد استیل در صنایع الکترونیک

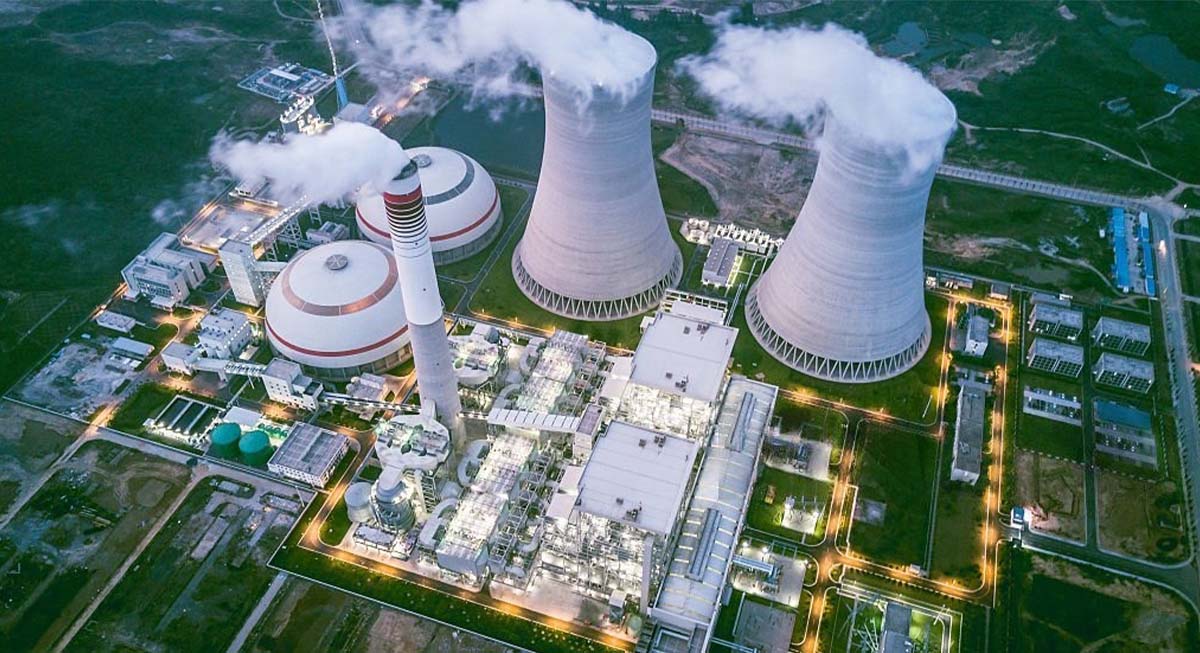

کاربرد ورق استیل در نیروگاه برق

نیروگاه‌ها، چه گازی، حرارتی، سیکل ترکیبی، بخار، آبی یا بادی، به مواد مقاوم در دما، فشار، ارتعاش، کلرید، گوگرد و رطوبت نیاز دارند.  استیل بهترین انتخاب از نظر دوام، قابلیت جوشکاری، ایمنی و پایداری در طول زمان است

کاربردهای دمای بالا در نیروگاه‌ها

ورق‌های استیل، از 304L تا 310S و ۳۲۱، در بسیاری از اجزای نیروگاه‌ها استفاده می‌شوند. بسیاری از سازه‌های نیروگاهی در معرض دمای بسیار بالا، فشار زیاد، رطوبت، بخار و محیط‌های خورنده هستند.

این ورق‌ها در بخش‌های زیر نقش اساسی دارند:

• بویلرها و سوپرهیترها
• اتاق احتراق
• دودکش‌های صنعتی
• سیستم‌های انتقال بخار
• محفظه توربین

ورق استیل 310S که تحمل حرارتی بالاتر از 1000 درجه دارد، در صنایع نیروگاهی بی‌رقیب است.

مقاومت خوردگی در محیط‌های نیروگاهی

نیروگاه‌ها از نظر شیمیایی محیط‌های بسیار خورنده‌ای هستند. وجود بخار نمک، سولفور، کلریدها، بخارات شیمیایی، آب کندانس با سختی بالا و گازهای فرار، باعث می‌شود فولادهای معمولی خیلی زود از بین بروند. استیل 316L به دلیل وجود مولیبدن، در برابر حملات کلریدی مقاومت بسیار بالاتری نسبت به ۳۰۴ دارد. در محیط‌های بسیار خورنده مثل برج خنک‌کننده نیروگاه‌ها، از Super Duplex 2507 یا آلیاژ 904L استفاده می‌شود.

کاربرد ورق استیل در تجهیزات برق فشار قوی

پست‌های برق ۶۳، ۱۳۲، ۳۰۰ و ۴۰۰ کیلوولت نیازمند تجهیزاتی هستند که رفتار عایقی را حفظ کنند و همزمان در برابر حرارت، خوردگی و رطوبت مقاوم باشند. قاب ترانسفورماتورها و محفظه‌های کلیدخانه‌های برق و حتی سیستم ارتینگ ضدخوردگی، همه از استیل ساخته می‌شوند.

استیل علاوه بر مقاومت مکانیکی، ویژگی‌های زیر را نیز ارائه می‌دهد:

• مقاوم در برابر قوس الکتریکی
• غیرقابل اشتعال
• مقاوم در برابر تابش UV
• سازگار با دماهای زیر صفر

به همین دلیل پست‌های برق مناطق سردسیر یا مرطوب، به‌صورت استاندارد از استیل سری ۳۰۴L و ۳۱۶L در بدنه‌ها استفاده می‌کنند.

کاربرد ورق استیل در نیروگاه برق

کاربرد لوله استیل در نیروگاه‌ برق

در نیروگاه‌های برقی استفاده از لوله و اتصالات استیل به دلیل ویژگی‌های حرارتی و استحکام بالا، سبب افزایش طول عمر تجهیزات می‌شود. در ادامه برخی از کاربردهای استیل در نیروگاه‌های برق را بررسی می‌کنیم.

لوله‌های مبدل حرارتی

لوله‌های استیل در مبدل‌های حرارتی نقش بسیار مهمی دارند. طبق استاندارد ASTM A213، لوله‌های آستنیتی مثل ۳۱۶L، ۳۰۴L، ۳۲۱ و ۳۴۷، بهترین عملکرد را در انتقال حرارت، مقاومت رسوب، مقاومت خوردگی و پایداری حرارتی دارند. بسیاری از مبدل‌های نیروگاهی عمر بالای ۱۵ تا ۲۰ سال دارند که به دلیل استفاده از لوله استیل مرغوب است.

لوله استیل در سیستم‌های خنک‌کاری

سیستم خنک کننده (CW (Cooling Water System یکی از حساس‌ترین بخش‌های نیروگاه است. این سیستم معمولا با آب دریا، آب رودخانه یا آب با کلرید بالا تغذیه می‌شود. در چنین محیط‌هایی استفاده از فولاد معمولی خطرناک است. لوله‌های استیل ۳۱۶L، Duplex 2205 و 904L بهترین مقاومت را در برابر خوردگی حفره‌ای (Pitting) و خوردگی تنشی دارند.

لوله‌های بخار فشار بالا

در بخش‌های بخار فشار قوی (Superheated Steam) که دمای بخار بین ۳۰۰ تا ۶۰۰ درجه و فشار بالا است، تنها لوله‌هایی که عملکرد قابل اعتماد دارند، لوله‌های استیل ۳۲۱H، ۳۰۴H و ۳۴۷H هستند. این آلیاژها مقاومت خزش بالا، پایداری ساختاری و استحکام حرارتی بسیار خوبی دارند.

کاربرد لوله استیل در نیروگاه برق

راهنمای انتخاب گرید مناسب استیل برای صنعت برق و الکترونیک

برای انتخاب گرید مناسب برای کاربری‌های صنعتی، نیاز است تا موارد زیر بررسی شوند تا بهترین گرید انتخاب شود.

مرحله ۱: تعیین دمای کاری

راهنمای انتخاب گریدهای مختلف استیل در بازه های دمایی متفاوت برای شرایط کاری نیروگاهی به شرح زیر است:

• 304L : تا 300 درجه سانتی‌گراد
• 316L : تا 400 درجه سانتی‌گراد
• 321 : تا 870 درجه سانتی‌گراد
• 310S : تا 1035 درجه سانتی‌گراد

مرحله 2: تعیین میزان کلریدمحیط

•  304L : برای محیط با غلظت کلریدکمتر از 50 ppm
•  316L : برای محیط با غلظت کلرید50–300 ppm
• Duplex : برای محیط با غلظت کلرید300–3000 ppm

مرحله 3: آیا قطعه الکترونیکی است؟

• نیاز به غیر مغناطیسی بودن استیل : 304L، 304 و 316L

مرحله 4: جوش پذیری

• اگر پروژه نیازمند عملیات حرارتی پس از جوشکاری باشد، 321 انتخاب بهتری است.

راهنمای انتخاب گرید مناسب

سخن آخر

استفاده از استیل در صنایع برق و الکترونیک یک انتخاب اختیاری نیست؛ بلکه یک الزام فنی است. استحکام بالا، مقاومت عالی در برابر خوردگی، رفتار قابل پیش‌بینی در دماهای شدید و پایداری الکترومغناطیسی باعث شده این ماده در قلب صنعت انرژی جهان قرار گیرد. امروزه تقریبا هیچ نیروگاهی بدون استیل قابل تصور نیست و بسیاری از تجهیزات الکترونیکی بدون آن کارایی خود را از دست می‌دهند.
