تفاوت فلنج فورج استیل و فلنج ریخته گری استیل
مهر
بدیهی است تفاوت فلنج استیل فورج و فلنج استیل ریخته گری را میتوان در روش تولید آنها دانست. اما تفاوتهای این دو به همینجا ختم نمیشود. در این مطلب قصد داریم تا درباره فلنج استیل فورج و فلج استیل ریخته گری توضیح دهیم و کاربردهای هرکدام را شرح دهیم. پس اگر به اطلاعات بیشتری درباره این دو نوع فلنج نیاز دارید تا انتهای این متن همراه ما باشید. البته فلنجها و اتصالات فلنجی انواع بسیار زیادی دارند که در این مقاله سعی میکنیم فقط به تاثیر روش تولید فلنج در عملکرد و کاربرد دو نوع فلنج استیل ریخته گری و فلنج استیل فورج بپردازیم.
فلنج چیست؟

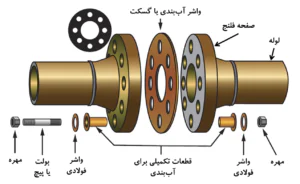

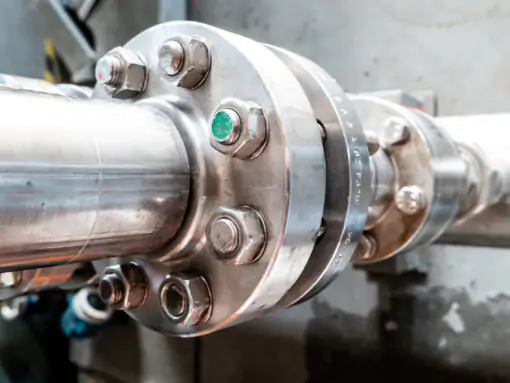

فلنجها یکی از انواع اتصالات هستند که غالبا به شکل دیسک و صفحهای بوده و به کمک پیچ و مهره به یکدیگر متصل میشوند. هریک از دو صفحه فلنج، از یک طرف به لوله یا تجهیزی متصل است و از طرف دیگر در مقابل یکدیگر قرار گرفته و توسط تعدادی پیچ و مهره به همدیگر محکم و آببندی میشوند. فلنجها از اتصالاتی هستند که دائمی نبوده و قابلیت باز و بست را دارند. به همین دلیل در تاسیسات صنعتی و خطوط انتقال سیالات در صنایع بزرگ از این نوع اتصالات استفاده میکنند. فلنجها اتصالاتی ایمن و قابل کنترل را فراهم میکنند. همچنین فلنجها به دلیل ساختار پیچ و مهرهای، امکان نگهداری و تعمیرات، بازرسی و سایر عملیات فنی در شبکهها و خطوط انتقال را دارند.
فلنجها با توجه به نوع کاربرد، از جنسهای مختلفی تولید میشوند؛ اما فلنج استیل به دلیل مقاومت بالا در برابر فشار، دما و خوردگی، جایگاه ویژهای در صنایع مختلف دارد. فلنجها از نظر شکل، کلاس فشاری، نوع آببندی و سایر مشخصات نیز دستهبندیهای گوناگونی دارند، اما در اینجا تمرکز ما روی دستهبندی بر اساس روش تولید است. بر همین اساس، فلنج فورج استیل و فلنج استیل ریختهگری از مهمترین انواع فلنج به شمار میروند. از آنجا که روش ساخت بر ویژگیهای فنی و عملکردی قطعه اثر مستقیم دارد، انتخاب درست آن در کنار سایر اتصالات استیل اهمیت زیادی پیدا میکند.
فرایند فورج و ریخته گری
برای درک بهتر فلنج استیل فورج و فلنج استیل ریخته گری بهتر است تا با هرکدام از پروسههای تولید به طور جداگانه آشنا شویم. فرآیند ریخته گری یکی از روشهای تولید فلنج استیل است که به طریق ذوب آلیاژ مورد نظر و قالبگیری و سپس ریختن مذاب درون قالب انجام میشود. در این روش میتوان قطعات با هندسه پیچیده را قالب گیری و ریخته گری کرد.
فرایند فورج یکی از روشهای شکل دهی فلزات است. در این روش قطعه فلز به صورت نیمه آماده، توسط نورد یا ریخته گری تولید میشود و با انجام فرآیند فورج یا آهنگری به شکل دلخواه درمیآید. فلنج استیل فورج یکی از محصوات تولید شده به این روش است.
استفاده از آلیاژ استیل در ساخت فلنج استیل فورج و فلنج استیل ریخته گری سبب بهبود خواص خوردگی و مکانیکی این قطعات میشوند. برای انتخاب آلیاژ مناسب برای فلنج استیل فورج باید در نظر داشت که متریال مورد استفاده قابلیت فرآیند کارگرم را داشته باشد و بتوان آن را به وسیله فرایند فورج شکل داد.
فلنج استیل ریختهگری

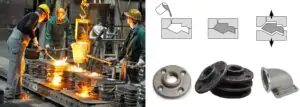

در ابتدا به بررسی فلنج استیل ریخته گری میپردازیم. همانطور که از نام فلنج استیل ریختهگری پیداست از فرآیند ریخته گری یا Casting برای تولید آن استفاده میشود. با این روش میتوان فلنجهایی با هندسه و اشکال پیچیدهتر تولید کرد. فلنج استیل ریختهگری را به دلیل داشتن عیوبی که در فرآیند ریخته گری به وجود میآید، نمیتوان در کاربریهایی با خوردگی بالا و یا فشار و دمای بالا استفاده کرد. البته هزینه تولید فلنج ریخته گری استیل کمتر است و به همین دلیل گزینهای مقرون به صرفه به حساب میآید.
فلنج استیل ریختهگری اغلب در سیستمهای پایپینگ و اتصال اجزایی مانند شیرها و پمپها مورد استفاده قرار میگیرد. همچنین تولید فلنج ریخته گری محدودیتهای ابعادی و هندسی کمتری دارد و امکان تولید فلنج در ابعاد بزرگ و پیچیده را فراهم میسازد. ولی مشکل اصلی پتانسیل وجود عیوبی مثل عدم یکنواختی ساختار فلز، سطح نا هموار، حفره و ترک است که در فرایند ریخته گری معمولاً دیده میشود.
فلنج استیل فورج با روش آهنگری یا Forging تولید میشود. آهنگری فرآیند اعمال نیروی مکانیکی و حرارتی به قطعات خام فولادی به منظور تغییر شکل حالی که هنوز جامد هستند میباشد. به دلیل بهرهگیری از این روش برای تولید فلنج، قطعه نهایی از کیفیت بالاتری برخوردار خواهد بود. علاوه بر کیفیت سطحی محصول تولید شده، میتوان به ساختار با استحکام و مقاومت بیشتر نیز دست یافت. فرآیند فورجینگ استیل سبب ریزدانه شدن ساختار میشود. همچنین به دلیل اعمال نیروی فشاری در حین فرآیند تولید ترکها و یا عیوب موجود در ساختار نیز به حداقل میرسد.
فلنج استیل فورج در اتصال لولههای فشارقوی، پمپها و سایر اتصالات صنعتی، بهویژه در صنایع نفت، گاز و پتروشیمی، کاربرد گستردهای دارد. این نوع فلنج به دلیل محدودیتهای روش تولید، برای ساخت قطعات با شکلهای بسیار پیچیده مناسب نیست؛ هرچند فلنجها بهطور معمول هندسه سادهتری دارند. همچنین هزینه تولید فلنج استیل فورج نسبت به روش ریختهگری بالاتر است، زیرا به تجهیزات، قالبها و ماشینآلات سنگینتری نیاز دارد. به همین دلیل، در انتخاب تجهیزات مرتبط با خطوط انتقال و لوله استیل باید شرایط کاری، فشار، دما و بودجه پروژه بهدقت بررسی شود.
تفاوت فلنج فورج استیل و فلنج ریخته گری استیل
همانطور که توضیح داده شد، فلنجهای استیل اغلب به دو روش ریخته گری و فورج تولید میشوند. فلنج استیل فورج استحکام بیشتری نسبت به فلنج استیل ریخته گری دارد و در برابر نیروهای برشی و کششی مقاومت بالاتری دارند. علت این امر نیز به علت انجام فرآیند کارگرم بر روی این قطعه است. فلنج استیل فورج میتواند گزینهای مطمئنتر برای استفاده در مجاورت مواد خورنده باشد چرا که نسبت به فلنج استیل ریخته گری مقاومت بهتری در برابر خوردگی نیز دارد.
از طرف دیگر فلنج استیل ریخته گری میتواند در اشکال پیچیده نیز تولید شود. حتی با استفاده از ریخته گری دقیق میتوان به ابعاد بسیار دقیقی برای تولید قطعه مورد نظر دست یافت. همچنین هزینه تولید فلنج استیل ریخته گری به مراتب کمتر از هزینه تولید فلنج استیل فورج است. نکته حائز اهمیت برای تولید فلنج به روش ریخته گری، تولید فلنج از آلیاژهایی است که قابلیت شکلپذیری ندارند مانند، فلنجهای چدنی. به روش ریخته گری میتوان از آلیاژهایی که توانایی شکل پذیری ندارند ولی قابلیت ریخته گردی دارند، فلنج تولید کرد.
راهنمای انتخاب بین فلنج استیل فورج و فلنج استیل ریختهگری
انتخاب بین فلنج استیل فورج و فلنج استیل ریختهگری فقط به قیمت یا روش تولید محدود نمیشود. برای انتخاب درست باید شرایط کاری، حساسیت پروژه، فشار و دمای سیال، نوع محیط خورنده و الزامات فنی پروژه بهصورت همزمان بررسی شوند.
بهطور کلی، اگر فلنج قرار است در شرایطی با فشار بالا، دمای بالا، تنش مکانیکی زیاد یا محیط خورنده کار کند، فلنج استیل فورج معمولاً انتخاب مطمئنتری است. دلیل این موضوع ساختار متراکمتر، استحکام بالاتر و احتمال کمتر وجود عیوب داخلی در قطعه فورجشده است. به همین علت در صنایع نفت، گاز، پتروشیمی، خطوط بخار و سیستمهای حساس، استفاده از فلنج فورج رایجتر است.
در مقابل، اگر پروژه در شرایط کاری کمفشارتر و کمریسکتر قرار داشته باشد و در عین حال قیمت تمامشده اهمیت بیشتری داشته باشد، فلنج استیل ریختهگری میتواند گزینهای اقتصادی و مناسب باشد. این نوع فلنج در برخی اتصالات عمومی، سیستمهای پایپینگ با فشار پایینتر و تجهیزاتی که حساسیت عملیاتی کمتری دارند، کاربرد دارد.
مقایسه سریع فلنج فورج و فلنج ریختهگری
| معیار | فلنج استیل فورج | فلنج استیل ریختهگری |
|---|---|---|
| روش تولید | شکلدهی تحت فشار و حرارت | ذوب و ریختن مذاب در قالب |
| استحکام مکانیکی | بالاتر | پایینتر نسبت به فورج |
| مقاومت در برابر فشار و دما | بسیار مناسب | مناسب برای شرایط سبکتر |
| احتمال عیوب داخلی | کمتر | بیشتر |
| کیفیت ساختار متالورژیکی | متراکمتر و یکنواختتر | امکان وجود تخلخل و حفره |
| قیمت | بالاتر | اقتصادیتر |
| امکان تولید اشکال پیچیده | محدودتر | بهتر |
| کاربرد رایج | صنایع حساس و فشار بالا | پروژههای عمومیتر و کمفشارتر |
در زمان خرید چگونه فلنج فورج را از فلنج ریختهگری تشخیص دهیم؟
در بسیاری از پروژهها، تشخیص نوع فلنج فقط از روی ظاهر ساده نیست؛ با این حال چند نشانه میتواند به شناسایی بهتر کمک کند:
- ظاهر سطح: فلنجهای ریختهگری معمولاً سطحی زبرتر دارند، در حالی که فلنجهای فورج اغلب بافتی یکنواختتر و منظمتر نشان میدهند.
- وجود خط جدایش قالب: در برخی قطعات ریختهگری، آثار خط قالب یا ناپیوستگی سطحی بیشتر دیده میشود.
- مارکینگ و مشخصات فنی: بررسی حکشدههای روی فلنج و تطبیق آن با استاندارد و متریال اعلامشده اهمیت زیادی دارد.
- گواهی متریال (MTC): مطمئنترین روش، بررسی سرتیفیکیت متریال و استاندارد ساخت قطعه است.
- گزارش بازرسی: در کاربردهای حساس، نتایج تستهایی مانند UT، PT و MT میتواند نوع کیفیت قطعه را بهتر مشخص کند.
اهمیت استاندارد در انتخاب فلنج
در انتخاب فلنج، فقط فورج یا ریختهگری بودن کافی نیست و باید استاندارد ساخت، کلاس فشاری و گرید متریال نیز بررسی شود. برای مثال، بسیاری از فلنجهای فورج استیل بر اساس استاندارد ASTM A182 تولید میشوند، در حالی که برخی قطعات استیل ریختهگری ممکن است مطابق استانداردهای ASTM A351 تولید شوند. همچنین ابعاد و کلاس فلنج معمولاً با استانداردهایی مانند ASME B16.5 مشخص میشود. بنابراین هنگام خرید، بررسی همزمان روش تولید + گرید متریال + استاندارد ابعادی و فشاری ضروری است.
جمعبندی انتخاب
اگر ایمنی، دوام، تحمل فشار و دما و اطمینان عملیاتی برای شما اولویت اصلی است، فلنج استیل فورج انتخاب مناسبتری خواهد بود. اما اگر کاهش هزینه در پروژه اهمیت بیشتری دارد و شرایط کاری نیز سنگین نیست، فلنج استیل ریختهگری میتواند پاسخگوی نیاز شما باشد. در نهایت، بهترین انتخاب زمانی انجام میشود که فلنج متناسب با شرایط واقعی سرویس و با استناد به مشخصات فنی پروژه انتخاب شود.
کاربرد فلنج استیل فورج و فلنج استیل ریخته گری
به دلیل فرآیندهای ساخت متفاوت فلنج استیل فورج و فلنج استیل ریخته گری، کاربرد آنها نیز با یکدیگر متفاوت است. از فلنج فورج استیل میتوان در محیطهایی با فشار و دمای بالا استفاده کرد. فلنج فورج استیل مقاومت بهتری در برابر خوردگی دارد و میتواند پایداری بهتری در برابر شرایط تنشی از خود به نمایش بگذارد. فلنج فورج ریخته گری به دلیل وجود احتمالی برخی عیوب در ساختار نمیتواند در شرایط حساس با دما و فشار و بالا مورد استفاده قرار بگیرد.
از طرفی به دلیل بالا بودن هزینه تولید فلنج فورج استیل، استفاده از آن در برخی از پروژهها صرفه اقتصادی ندارد. اما فلنج استیل ریخته گری هزینه تولید بسیار کمتری به نسبت روش فورج دارد. به همین دلیل در مصارفی که نیاز به تحمل فشار و دمای بالا نباشد از فلنج فورج ریخته گری استفاده میشود.
در صنعت با توجه به کاربری و میحط کاری فلنج، روش تولید مناسب انتخاب میگردد. فلنج استیل فورج و فلنج استیل ریخته گری معایب و مزایای خود را دارند که نمیتوان از آنها صرف نظر کرد. البته هردو روش تا به امروز از رایجترین روشها برای تولید فلنج هستند و عمده تولید فلنج صنعتی به این روشها انجام میشود.
کنترل کیفیت فلنج فورج استیل
پس از انجام فرآیند فورج نیاز است تا فلنج استیل فورج تولید شده تحت بازرسی کیفی قرار گیرد. به منظور این بازرسی تستهایی مانند تست اولترا سونیک، تست ذرات مغناطیسی و یا تست مایع نافذ صورت میگیرد. این تستها جهت اطمینان از نبود عیبهایی مانند ترک در ساختار فلنج است. چرا که فلنج فورج استیل در دما و فشار بالا مورد استفاده قرار میگیرد.
سخن آخر
فلنج فورج استیل و فلنج ریخته گری استیل از پرکاربردترین انواع فلنجهای مورد استفاده در صنعت هستند. این دو گروه از فلنجها به دلیل فرآیند تولید متفاوت، کاربردها و خواص مختلفی دارند. تفاوت در استحکام، مقاومت به خوردگی و قیمت از جمله تفاوتهای اصلی آنهاست. برای درک بهتر این تفاوتها هرکدام از روشها و قطعات را شرح دادیم و دریافتیم که فلنج استیل فورج برای کاربردهایی با دما و فشار بالا گزینه مناسبتری است. و همچنین متوجه شدیم قیمت فلنج استیل ریخته گری نسبت به فلنج فورج مناسب تر بوده و برای استفاده در محیطهایی با دمای و فشار کمتر مقرون به صرفهتر است.
