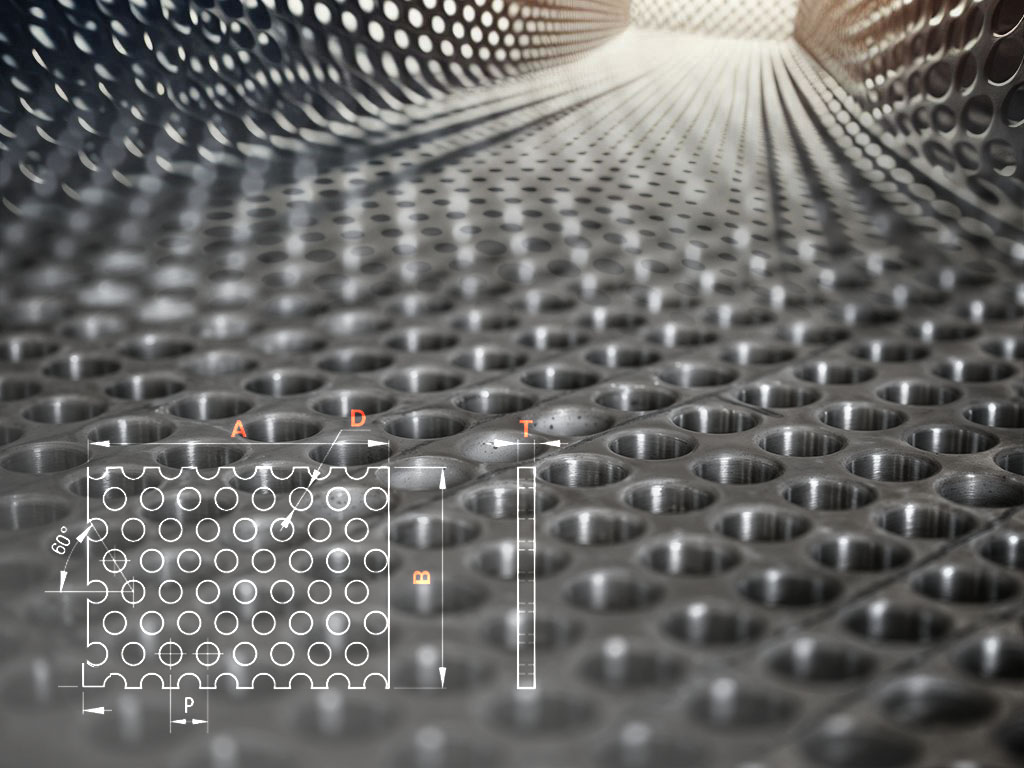

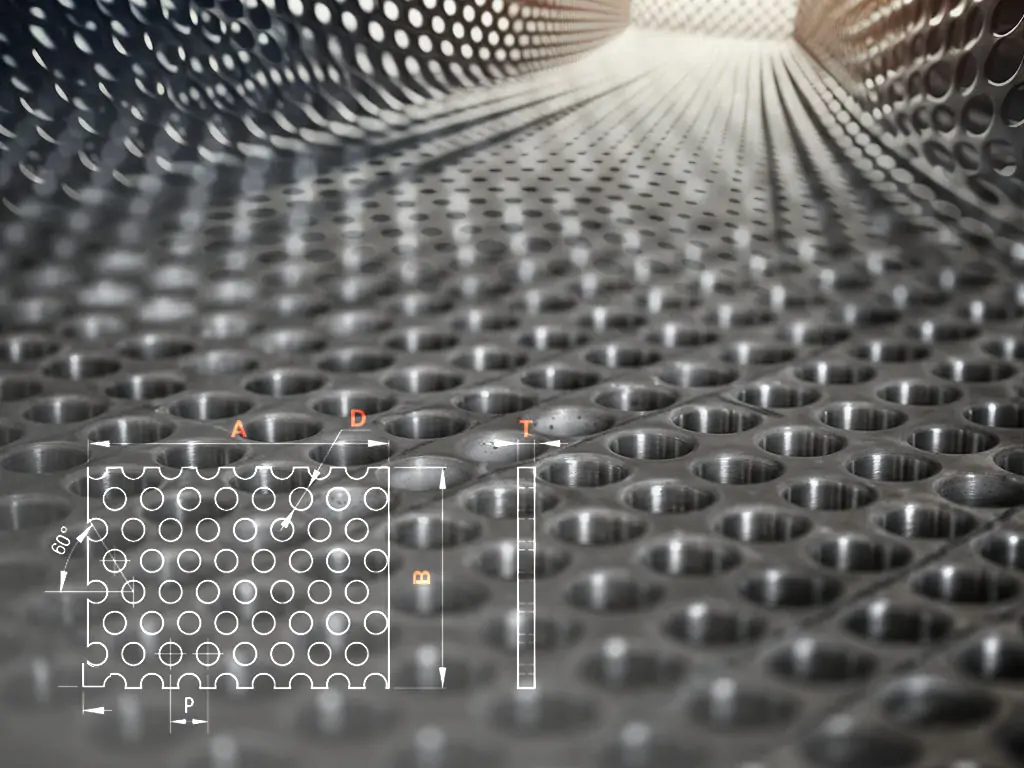

محاسبه وزن ورق پانچ استیل چگونه انجام می‌گیرد. ورق پانچ یا Perforated sheet یکی از انواع ورق فلزی است که برای کاربردهای بسیار متنوعی مورد استفاده قرار می‌گیرد. از کاربردهای صنعتی برای فیلتراسیون گرفته تا کاربردهای دکوراتیو در معماری و ساخت مصنوعات. این ورق‌ها دارای چشمه‌ها یا سوراخ‌هایی در سطحشان هستند که بنا به نوع کاربرد می‌توانند وظایف مختلفی داشته باشند. برای کاربردهای دکوراتیو می‌توانند وظیفه انتقال نور و ایجاد بافتی خاص و برای کاربردهای صنعتی می‌توانند وظیفه انتقال سیالات و سورتینگ مواد را بر عهده داشته باشند.
برای انواع کاربری‌ها و به‌خصوص کاربردهای صنعتی، محاسبه سطح باز و وزن ورق پانچ می‌تواند از اهمیت بالایی برخوردار باشد. در این مقاله از استیل رخ قصد داریم روش محاسبه سطح باز و بسته ورق پانچ را بررسی کنیم و پس از آن روش محاسبه وزن ورق پانچ استیل را توضیح دهیم.
انواع ورق پانچ استیل
شکل چشمه‌ها و چیدمان آن‌ها در این ورق‌ها سبب پدید آمدن انواع مختلفی شده است، که برای کاربری‌های گوناگون مورد استفاده قرار می‌گیرند. شکل هندسی این چشمه‌ها یا سوراخ‌ها می‌تواند به صورت دایره، مربع، مستطیل، شش ضلعی، بیضی و اشکال دیگر باشد. برای محاسبه سطح باز و وزن ورق پانچ استیل، برای هر کدام از این اشکال، باید از فرمول‌های مختلفی استفاده کرد.
مفهوم سطح باز یا Open area چیست؟
پیش از پرداختن به موضوع محاسبه وزن ورق پانچ، بهتر است با مفهوم سطح باز یا Open area آشنا شویم. در ورق‌های پانچ شده، در سطح ورق سوراخ‌هایی وجود دارد که یک فضای باز ورق را ایجاد می‌کند. این فضاها با نام سطح باز شناخته می‌شوند. برای سنجش سطح باز از درصد استفاده می‌کنند، که بیانگر درصدی از مساحت کل ورق است که خالی شده. این عدد در محاسبه وزن ورق پانچ و درصد عبور سیال یا نور از سطح ورق مورد استفاده است.
چگونه می‌توان سطح باز یا Open area را در ورق پانچ استیل محاسبه کرد؟
برای محاسبه سطح باز ورق پانچ استیل باید به شکل هندسی سوراخ‌ها، ابعاد، فاصله و نوع چیدمان آن‌ها توجه داشت. برای اشکال مختلف فرمول‌های مختلفی وجود دارد که با استفاده از آن‌ها و پارامترهای مورد نیاز می‌توان این مساحت را محاسبه کرد. در این بخش محاسبات سطح باز هر کدام از این اشکال را بررسی می‌کنیم.

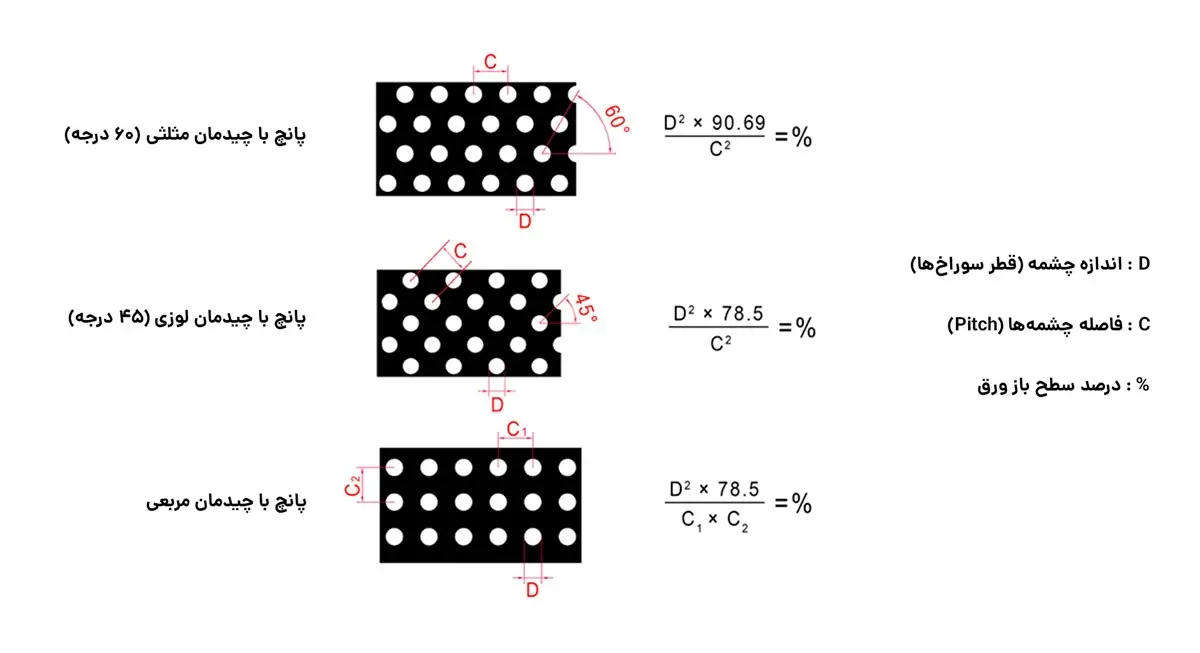

- ورق پانچ با چشمه گرد (دایره)

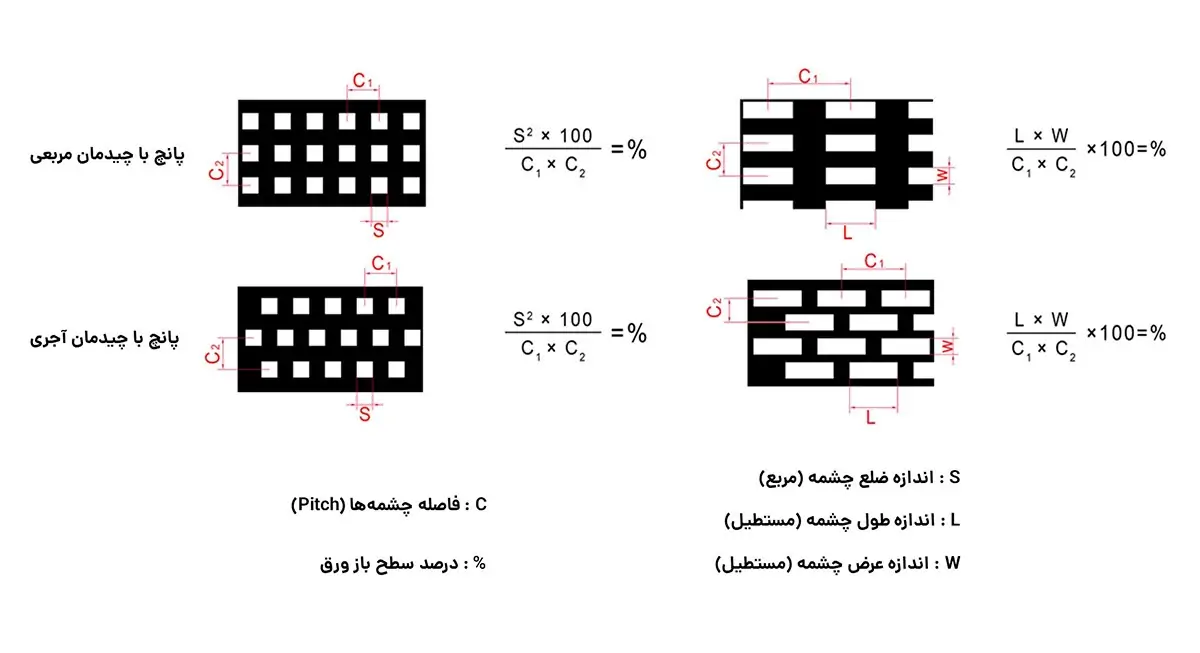

- ورق پانچ با چشمه مربع و مستطیل

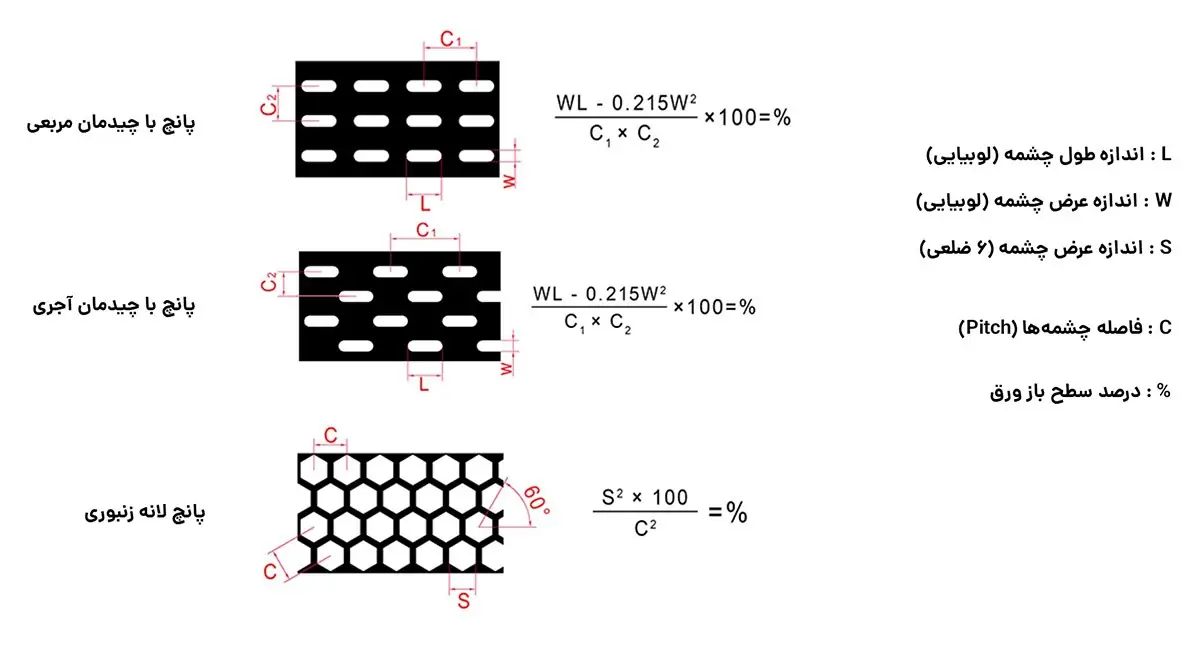

- ورق پانچ با چشمه بیضی (لوبیایی) و لانه‌زنبوری (6 ضلعی)
راه دیگر برای محاسبه سطح باز ورق پانچ شمارش تعداد سوراخ‌های ورق و ضرب آن‌ها در مساحت هر سوراخ است. برای این نوع محاسبه کافی است در مورد پانچ با چشمه گرد، محاسبه زیر را انجام دهیم:
سطح باز (Open area) = تعداد سوراخ‌ها * 3.14 * (قطر / 2)2
نحوه محاسبه وزن ورق پانچ
پس از محاسبه سطح باز و برای محاسبه وزن ورق پانچ باید چگالی استیل را در نظر گرفته و در حجم آن‌ها ضرب کرد. چگالی گریدهای مختلف استنلس استیل تفاوتی بسیار جزئی دارند و در اینجا مقدار متوسط چگالی استیل را 7.93 گرم بر سانتی‌متر مکعب در نظر گرفتیم. برای محاسبه حجم باید سطح ورق پانچ را در ضخامت ضرب کرد. با توجه به محاسبات مرتبط با فضای خالی محاسبه شده می‌توان مقداری از ورق را که چشمه دارد از مساحت کل کم کرد. بدین منظور مطابق فرمول زیر عمل می‌کنیم.
وزن ورق کامل = طول * عرض * ضخامت * چگالی
وزن ورق پانچ استیل = وزن ورق کامل * (1 – درصد سطح باز)
مثال عملی:
برای درک بهتر محاسبه وزن ورق پانچ آن را با یک مثال عددی توضیح می‌دهیم. فرض کنید ورقی با طول 2 متر، عرض 1 متر و ضخامت 3 میلی‌متر از استیل 316 داریم. چگالی استیل را همان‌طور که اشاره شد حدود 7930 کیلوگرم بر متر مکعب در نظر می‌گیریم. این ورق چشمه‌های دایره‌ای با قطر 10 میلی‌متر، فاصله 10 میلی‌متر (گام 20 میلی‌متر) و زاویه 60 درجه دارد. برای محاسبه وزن این ورق پانچ 316 مطابق مراحل زیر عمل می‌کنیم.
طبق فرمول‌های محاسبه سطح باز حدود 22.67% این ورق را سوراخ‌های دایره‌ای تشکیل داده‌اند.
وزن ورق کامل = 7.93 * 0.3 * 100 * 200 = 47580 گرم = 47.58 کیلوگرم
وزن ورق پانچ = 47.58 * (1 – 22.67%) = 36.79 کیلوگرم
ورق پانچ از سوراخ‌کاری روی ورق‌های تخت استیل تولید می‌شود؛ بنابراین علاوه بر سطح باز، وزن و رفتار نهایی آن به ورق پایه‌ای که انتخاب می‌کنید هم بستگی دارد. گرید، ضخامت و پرداخت سطح ورق استیل مورد استفاده، هم بر وزن قطعه اثر می‌گذارد و هم بر مقاومت به خوردگی، استحکام و ظاهر نهایی ورق پانچ.
به همین دلیل بهتر است پیش از سفارش، ابتدا کاربرد نهایی ورق مشخص شود. برای مثال در محیط‌های مرطوب یا خورنده معمولاً از گرید 316 استفاده می‌شود، در حالی که برای کاربردهای دکوراتیو و فضاهای خشک، گرید 304 معمولاً کافی است. پس از تعیین گرید و ضخامت، با محاسبه سطح باز و وزن می‌توان هزینه و بار وارد بر سازه را دقیق‌تر برآورد کرد.
اهمیت محاسبه سطح باز ورق پانچ
برای برخی از کاربری‌های صنعتی، این ورق‌ها در ساخت توری‌هایی در مسیر سیالات استفاده می‌شوند. با محاسبه سطح باز ورق پانچ استیل می‌توان دبی سیال و جریان سیال را کنترل کرد. در مواردی که نیاز است دبی جریان کمتر باشد می‌توان از ورقی با سطح باز کمتر استفاده کرد. در سیستم‌های تهویه، فیلتر هوا، رادیاتور و پانل‌های تهویه و … می‌توان از این ورق‌ها استفاده کرد.
سخن آخر
محاسبه سطح باز و وزن ورق پانچ در صنایعی که نیاز به دقت بالا دارند از اهمیت زیادی برخوردار است. با استفاده از روش‌های مختلف مانند محاسبه سطح باز ورق پانچ و در نظر گرفتن پارامترهایی مانند ابعاد ورق، ضخامت، تعداد سوراخ‌ها و ابعاد آن‌ها، می‌توان به‌طور دقیق وزن ورق‌های پانچ‌شده را به دست آورد. این محاسبات نه تنها به کاهش هدررفت مواد کمک می‌کنند، بلکه می‌توانند در بهینه‌سازی فرایندهای تولید و کاهش هزینه‌های عملیاتی نیز نقش مهمی ایفا کنند.
