اتصالات فشار قوی چه نوع اتصالی هستند؟

اتصالات فشار قوی استیل، همان‌طور که از نامشان پیداست، اتصالاتی هستند که توانایی تحمل فشارهای زیاد را دارند. این اتصالات در صنایع مختلف و به‌خصوص در مدارهای هیدرولیک و پنوماتیک در ماشین‌آلات صنعتی، صنایع حمل و نقل، صنایع سنگین و صنایع نفت و گاز و پتروشیمی کاربردهای زیادی دارند. این اتصالات در اجزای پر فشار خطوط انتقال سیالات استفاده می‌شوند و به نوعی تکمیل‌کننده سیستم انتقال انواع سیالات تحت فشار هستند. در ادامه به بررسی انواع اتصالات فشار قوی استیل می‌پردازیم، همچنین کاربرد آن‌ها را برای شما شرح خواهیم داد.

اتصالات فشار قوی چیست؟

اتصالات فشار قوی در سیستم‌های انتقال سیالات اجزایی مهم هستند که می‌توانند تحت فشارهای بسیار زیاد مقاومت خود را حفظ کنند. در نقاط حساس، به دلیل اینکه این اتصالات نباید دچار نشتی و یا شکست در طول عمر خود شوند از اتصالات فشار قوی استفاده می‌شود. مثل سایر انواع اتصالات، این قطعات نیز برای اتصال دو لوله به یکدیگر یا یک لوله به یک تجهیز دیگر مورد استفاده قرار می‌گیرند. اصلی‌ترین تفاوت اتصالات فشار قوی با اتصالات معمولی، میزان فشاری است که می‌توانند تحمل کنند.

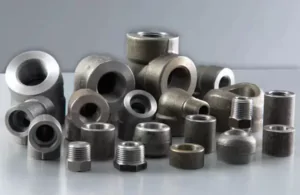

نمونه‌هایی از اتصالات فشار قوی

محدوده‌های فشار در انواع اتصالات فشار قوی

فشار کم تا متوسط:

در این گروه، میزان تحمل فشار تقریباً از 69 بار تا 414 بار (1000psi , 6000psi) متغیر است. این محدوده فشار در سیستم‌های پنوماتیک و یا کاربری‌های خاص رایج است.

فشار بالا:

این اتصالات برای فشارهای بالاتر بین 414 بار تا 690 بار (6000psi  تا 10000psi) طراحی شده‌اند. این اتصالات در سیستم‌های هیدرولیک فشار بالا و صنایع نفت و گاز استفاده می‌شوند.

فشار فوق بالا:

این اتصالات برای تحمل فشاری بالاتر از 690 بار و تا 1034 بار طراحی شده‌اند. فشاری برابر با 10000psi تا 15000psi. این اتصالات نیز در برخی از کاربردهای صنعت نفت و گاز و همچنین برای استفاده در جت آب و تست‌های فشار بالا مورد استفاده قرار می‌گیرد.

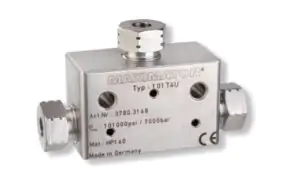

یک نمونه خاص اتصال فشار قوی با بدنه تقویت شده

 ویژگی‌های اتصالات فشار قوی چیست؟

اتصالات فشار قوی نسبت به اتصالات معمولی، فشار بسیار بیشتری را بدون رخداد شکست تحمل می‌کنند به همین دلیل نیز باید ویژگی‌های خاصی داشته باشند. در ادامه به بررسی ویژگی‌های این اتصالات می‌پردازیم.

ساختار مقاوم: ساختار اتصالات فشار قوی استیل باید مقاومت بسیار زیادی در برابر خوردگی و فشار بالا داشته باشد. چرا که با توجه به کاربری آن‌ها، در معرض مایعات و گازهایی هستند که علاوه بر فشار بالا ممکن است خاصیت خورندگی نیز داشته باشند.

قابلیت آب‌بندی عالی: برای جلوگیری از نشت سیال تحت فشار ، نیاز است تا این اتصالات با دقت بالایی آب‌بندی شوند. برای آب‌بندی آن‌ها از واشر یا مهره، حلقه‌های اورینگ و یا آب‌بندی فلز به فلز استفاده می‌شود.

انتخاب متریال: با توجه به ویژگی‌های مورد نیاز در ساخت این اتصالات از آلیاژهایی با مقاومت به خوردگی و استحکام بالا استفاده می‌کنند. آلیاژهای استنلس استیل، فولاد آلیاژی پایه نیکل، فولادهای کربنی  و فولادهای کم آلیاژ پر استحکام از جمله آلیاژهایی است که در این اتصالات مورد استفاده قرار می‌گیرد. ما در این مطلب بیشتر به اتصالات استیل پرداخته‌ایم.

ماشین‌کاری دقیق: اتصالات فشار قوی تحت فرآیندهای ماشین‌کاری دقیق قرار می‌گیرند تا یک اتصال ایمن و بدون نشتی را  تشکیل دهند. رزوه‌ها معمولاً طبق استاندارد NPT و برای سیستم‌های بریتیش BSPT هستند.

انطباق با استانداردها: اتصالات فشار قوی با توجه به نوع کاربرد و صنایعی که در آن استفاده می‌شوند، طبق استانداردهای خاصی عرضه می‌گردند. برای مثال استانداردهای ASME B16.11، ASME B31.1، ISO 228-1 و ASTM A105 را می‌توان نام برد.

ماشین‌کاری و ساخت دقیق: اتصالات فشار قوی برای رسیدن به سطح کیفی و قابلیت اطمینان بالا در عملکرد، بایستی با کیفیتی عالی ساخته شوند. مشخصات ابعادی بسیار دقیق و تلرانس‌های تولیدی بسیار بسته از مشخصات بارز این نوع اتصالات است.

کنترل کیفیت: اتصالات فشار قوی پس از ساخت تحت تست‌های مختلفی قرار می‌گیرند. این تست‌ها شامل تست فشار هیدرولیک، تست نشت، تست خستگی و آنالیز شیمیایی است. اتصالاتی که طبق استانداردهای مربوطه ساخته شده باشند این تست‌ها را با موفقیت پشت سر می‌گذارند و گواهی تأیید استاندارد دارند.

آیا اتصالات ساکت ولد هم فشار قوی هستند؟

اتصالات فشار قوی ساکت ولد گونه‌ای اتصالات هستند که در صنعت به‌وفور استفاده می‌شوند و با جوشکاری اتصال بین اجزای شبکه لوله را برقرار می‌کنند. این اتصالات دارای یک نشیمنگاه یا سکوتی به شکل یک فرورفتگی به اندازه قطر خارجی لوله هستند. لوله به داخل این اتصالات رفته و لوله به لبه اتصال جوش می‌شود. این اتصالات دائمی هستند. برای استفاده از اتصالات ساکت ولد در کاربردهای فشار قوی نیاز است تا این اتصالات طبق استانداردهای ASME و ASTM تولید شوند تا الزاماتی مانند استحکام، کلاس فشار و دما، ابعاد و سایر الزامات فنی را برآورده کنند. رده تحمل فشار این نوع اتصالات را با اعداد 3000، 6000 و 9000 معرفی می‌کنند.

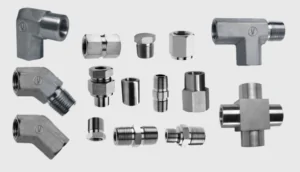

چند نوع اتصال فشار قوی ساکت ولد و دنده‌ای

انواع اتصالات فشار قوی استیل

اتصالات فشار قوی انواع مختلفی دارند که بنا به کاربری مورد نیاز، می‌توان از آن‌ها استفاده کرد. در ادامه انواع این اتصالات را معرفی می‌کنیم:

رابط یا کوپلینگ: این نوع برای اتصال بین دو لوله با قطرهای یکسان یا متفاوت مورد استفاده قرار می‌گیرد.

زانویی: اتصالات زانویی برای اتصال دو لوله با زوایای مختلف استفاده می‌شود. به طور معمول زانویی‌های 45 درجه و 90 درجه بیشترین کاربرد را در صنعت دارند.

سه راهی: سه راهی فشار قوی برای اتصال سه لوله با قطرهای یکسان و گاهی دو تا یکسان و یکی متفاوت مورد استفاده قرار می‌گیرد.

چهار راه یا صلیبی: نوع صلیبی برای اتصال چهار لوله با قطرهای یکسان مورد استفاده قرار می‌گیرد.

تبدیل: این نوع از اتصالات فشار قوی استیل دارای ورودی خروجی با اندازه‌های متفاوت به صورت نر و ماده هستند. به گونه‌ای که می‌توانند لوله‌های با اندازه مختلف را به یکدیگر متصل کنند. اتصالات تبدیل را با نام رابط کاهنده نیز می‌شناسند.

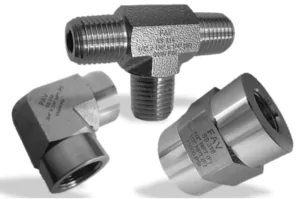

انواع اتصالات فشار قوی

انتخاب اتصال مناسب فقط به کلاس فشار محدود نمی‌شود و نوع سیال، دمای کاری و شرایط محیط هم در آن نقش دارند. اتصالات فشار قوی بخشی از خانواده بزرگ‌تر اتصالات استیل هستند؛ خانواده‌ای که علاوه بر کاربردهای صنعتی و نفت و گاز، در صنایع غذایی و دکوراتیو هم استفاده می‌شود و در هر حوزه استانداردها و الزامات مخصوص خودش را دارد.

به همین دلیل پیش از خرید بهتر است ابتدا شرایط کاری شامل فشار، دما، نوع سیال و استاندارد مورد نیاز مشخص شود و سپس نوع اتصال و گرید استیل انتخاب شود. برای مثال در محیط‌های خورنده مانند محیط‌های کلریدی یا دریایی، گرید 316 معمولاً گزینه بهتری نسبت به 304 است؛ اما در فشارها و دماهای بالا علاوه بر گرید، باید به کلاس فشار و استاندارد ساخت اتصال هم دقت کرد.

کاربرد اتصالات فشار قوی استیل:

اتصالات فشار قوی در صنایع مختلفی کاربرد دارد. نیروگاه‌های سوخت فسیلی، نیروگاه‌های هسته‌ای، مبدل‌های حرارتی، سیستم‌های هیدرولیک و پنوماتیک و سیستم‌های لوله‌کشی پالایشگاه‌های پتروشیمی از جمله صنایعی هستند که از نوع استیل این اتصالات استفاده می‌کنند.

قیمت اتصالات فشار قوی استیل

قیمت اتصالات فشار قوی به عوامل متعددی بستگی دارد. متریال و آلیاژ مورد استفاده و کلاس فشار این اتصالات از مواردی هستند که در قیمت‌گذاری آنها حائز اهمیت هستند. همچنین کیفیت ساخت و اعتبار سازنده نیز از متغیرهای تأثیرگذار بر قیمت هستند. در صنعت با توجه به کاربری و میزان فشاری که به این اتصالات وارد می‌شود، کلاس و متریال مورد نیاز خود را انتخاب می‌کنند تا علاوه بر اطمینان از مقاومت اتصال در برابر فشار سیال، فاکتورهای اقتصادی را نیز در نظر گرفته باشند.

کاربرد اتصالات فشار قوی استیل در مدار هیدرولیک

سخن آخر

اتصالات فشار قوی نقش بسیار مهمی در صنعت دارند. این اتصالات تکمیل کننده سیستم‌های انتقال دهنده سیالات در صنایع مختلف هستند. از صنایع نفت، گاز و پتروشیمی گرفته تا استفاده در سیستم‌های هیدرولیک، همه از اتصالات فشار قوی استفاده می‌کنند. همان‌طور که گفته شد این اتصالات ساخته شده از استیل ویژگی‌های خاصی دارند که آن‌ها را از اتصالات معمولی متمایز ساخته است. مقاومت به خوردگی،  استحکام بالا و توانایی تحمل فشارهای زیاد از ویژگی‌هایی است که می‌توان نام برد.

برای تامین و خرید اتصالات فشار قوی استیل می‌توانید درخواست خود را با استیل رخ مطرح بفرمایید تا از تجربیات ما استفاده نمایید. استیل رخ تامین کننده تخصصی انواع مواد اولیه و اتصالات استیل، آمادگی دارد شما را در تامین انواع لوله استیل و اتصالات صنعتی استیل یاری نماید.
